漏液的真正代价不在泵头，在电机
输送酸、碱、次氯酸钠这类腐蚀性介质时，泵头密封一旦失效，液体顺着泵头外壳往下流，第一站就是电机和驱动部件：外壳腐蚀、接线盒进液短路，一台电机就此报废；非计划停机半天，损失远超一台泵的钱。
所以防漏结构不是"加分项"，而是腐蚀性介质工况的必答题。千世 AX 系列的答案是两道防线：第一道把液体锁在接液端，第二道把驱动部件和接液端彻底隔开。这就是本篇要拆解的 AX计量泵防漏结构。
第一道防线：隔膜外缘 O 型圈镶边（AX计量泵防漏结构之一）
AX 接液端（泵头、阀组、隔膜）采用特殊工程塑料：PFC 纤维增强聚丙烯和 FTC 氟塑料，耐腐蚀且机械强度足够。材质是基础，密封是关键。
AX 的做法是在隔膜外缘做 O 型圈镶边——O 型圈嵌在隔膜边缘，与泵头压紧面形成一道连续密封线。液体想从接液端跑出来，必须先过隔膜这一关，而隔膜边缘已被 O 型圈箍死。这道设计保证接液部分完全密封，是 AX计量泵防漏结构的第一道防线。
这道防线最怕隔膜老化开裂和 O 型圈永久变形。输送强腐蚀介质时，把隔膜和 O 型圈列入定期检查清单，发现弹性下降、表面龟裂就换，别等到渗液才处理。
第二道防线：波纹罩隔离驱动部件（AX计量泵防漏结构之二）
万一第一道防线被击穿——比如隔膜意外破裂——液体进入泵头后腔，下一步就是流向驱动部件。AX 在这里放了第二道防线：波纹罩。

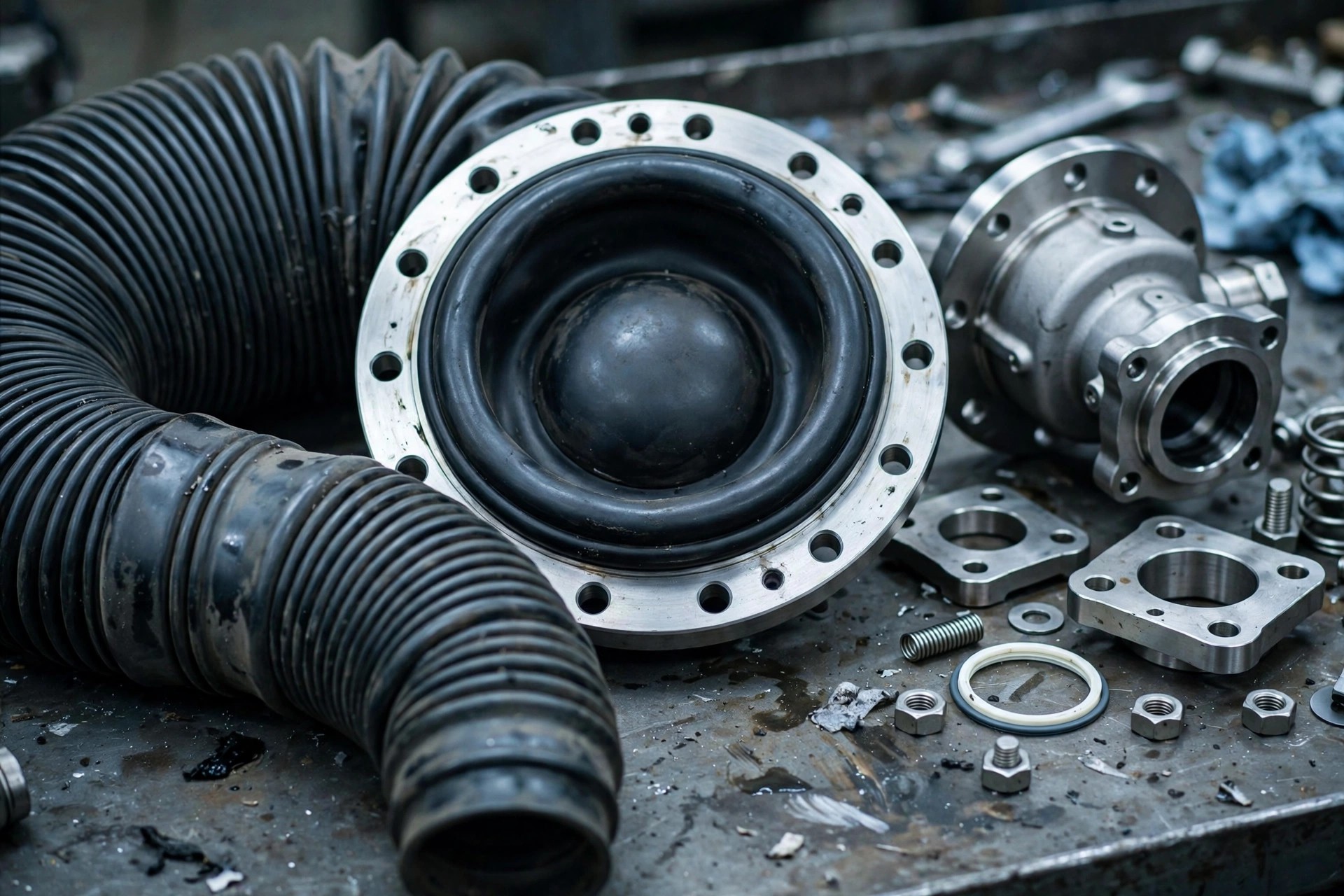

波纹罩装在接液端与驱动部件之间：隔膜的往复运动可以通过波纹罩的伸缩传递过去，但液体过不来。驱动齿轮、轴承、电机轴伸端被挡在"干燥区"，即使泵头内发生泄漏，腐蚀性液体也接触不到驱动部件。这就是 AX计量泵防漏结构"双重保护"的含义：密封住液体，再隔开部件，两道防线互为备份。
波纹罩本身是易损件，检查时看有没有裂纹、变硬、失去弹性——一旦破损，第二道防线形同虚设。好在检查很直观，拆下泵头就能看到。
接液端材质：PFC 与 FTC 怎么选
| 接液端材质 | 全称 | 特点 | 适用场景 |
|---|---|---|---|
| PFC | 纤维增强聚丙烯 | 耐腐蚀，机械强度好，成本友好 | 一般酸碱、次氯酸钠、水处理药剂 |
| FTC | 氟塑料 | 耐腐蚀性更强 | 强腐蚀性介质、高要求工况 |
选材质的逻辑很简单：介质腐蚀性越强，越往 FTC 靠；常规水处理加药，PFC 够用。材质选对，防漏结构才有意义。
AX1 系列参数对照
| 型号 | 最大流量 ml/min（50Hz / 60Hz） | 最大压力 kgf/cm² | 冲程数 SPM（50Hz / 60Hz） | 冲程距离 mm | 电机功率 W | 重量 kg |
|---|---|---|---|---|---|---|
| AX1-21 | 20 / 25 | 15 | 57 / 68 | 3 | 25 | 3.4 |
| AX1-51 | 40 / 50 | 15 | 114 / 136 | 3 | 25 | 3.4 |
| AX1-12 | 90 / 110 | 10 | 114 / 136 | 3 | 25 | 3.4 |
| AX1-32 | 300 / 360 | 5 | 114 / 136 | 6 | 25 | 3.8 |
| AX1-52 | 460 / 550 | 3 | 114 / 136 | 6 | 25 | 3.8 |
| AX1-13 | 1040 / 1250 | 3 | 114 / 136 | 6 | 30 | 4.1 |
从 20 ml/min 到 1250 ml/min，AX1 覆盖实验室、小型水处理、成套设备配套常用的小流量段。选型时先按 50Hz 或 60Hz 电源确认流量列，再看压力是否覆盖系统背压。
电机侧的保护：温控开关与电机类型
AX 内置温控开关，电机过载时自动停止运行，避免烧毁。电机类型分两种：K 为罩极电机，仅适用于单泵头机型；Z 为全密封自冷式电机。环境潮湿多尘的场合优先选 Z 型，配合波纹罩，电机侧基本无死角。
维护提醒：三处定期检查
1. 隔膜与 O 型圈：看弹性、看表面，龟裂或永久变形就换。
2. 波纹罩：检查裂纹和弹性，它是第二道防线的本体。
3. 排气阀：输送易汽化液体（如次氯酸钠）选带排气阀配置（AX21~32 可选），避免气阻导致泵头异常受压。
流量调节标定后，可用固定螺栓锁定调节旋钮，防止误碰改变投加量。
结论
加药泵漏液最伤的不是泵头，是电机和驱动部件。AX计量泵防漏结构用两道防线解决这个问题：隔膜外缘 O 型圈镶边把液体锁在接液端，波纹罩把驱动部件和接液端彻底隔开。配合 PFC/FTC 耐腐蚀接液端和电机内置温控开关，防漏是从结构上解决的。选型按流量压力从 AX1 参数表定型号，日常检查隔膜、O 型圈、波纹罩即可。
常见问题
1. 波纹罩破了，泵还能继续用吗？
不建议。波纹罩是 AX计量泵防漏结构的第二道防线，破损后泄漏液体会直接接触驱动部件。发现破损应停机更换。
2. O 型圈镶边需要定期更换吗？
需要。它和隔膜一样是易损件，腐蚀性介质中老化更快。按压看回弹，弹性下降或表面裂纹就换。
3. 输送强酸选 PFC 还是 FTC？
选 FTC 氟塑料接液端。PFC 适合一般酸碱和水处理药剂，腐蚀性更强的介质用 FTC 更保险。
4. 多泵头组合的防漏结构和单泵头一样吗？
原理一样：每个泵头独立配备隔膜 O 型圈镶边密封和波纹罩隔离，用于输送不同液体或加大流量时互不影响。
5. 漏液已经流到电机上了怎么办？
立即停机断电，查清泄漏点（多半是隔膜或 O 型圈失效），更换损坏件并清洁电机表面。再检查波纹罩——它完好的话，驱动部件内部通常不受影响。
