AX/KS 泵头拆装：阀球套/阀球/阀球座/O 型圈/波纹罩结构

拆泵头之前，先认全零件

修小型计量泵，最怕拆开一堆零件，装回去时多出来一个。AX/KS 系列的泵头零件，按资料图示的序列是：泵头、软管接口、软管扣、阀球套、阀球、阀球座、隔膜、排气阀接口、排气头、O 型圈、波纹罩。拆之前把这个序列抄在纸上，拆一个摆一个，装的时候倒序回去，基本不会出错。熟悉 AX/KS泵头结构，是维修实操的第一步。

阀的"三件套"：阀球套、阀球、阀球座

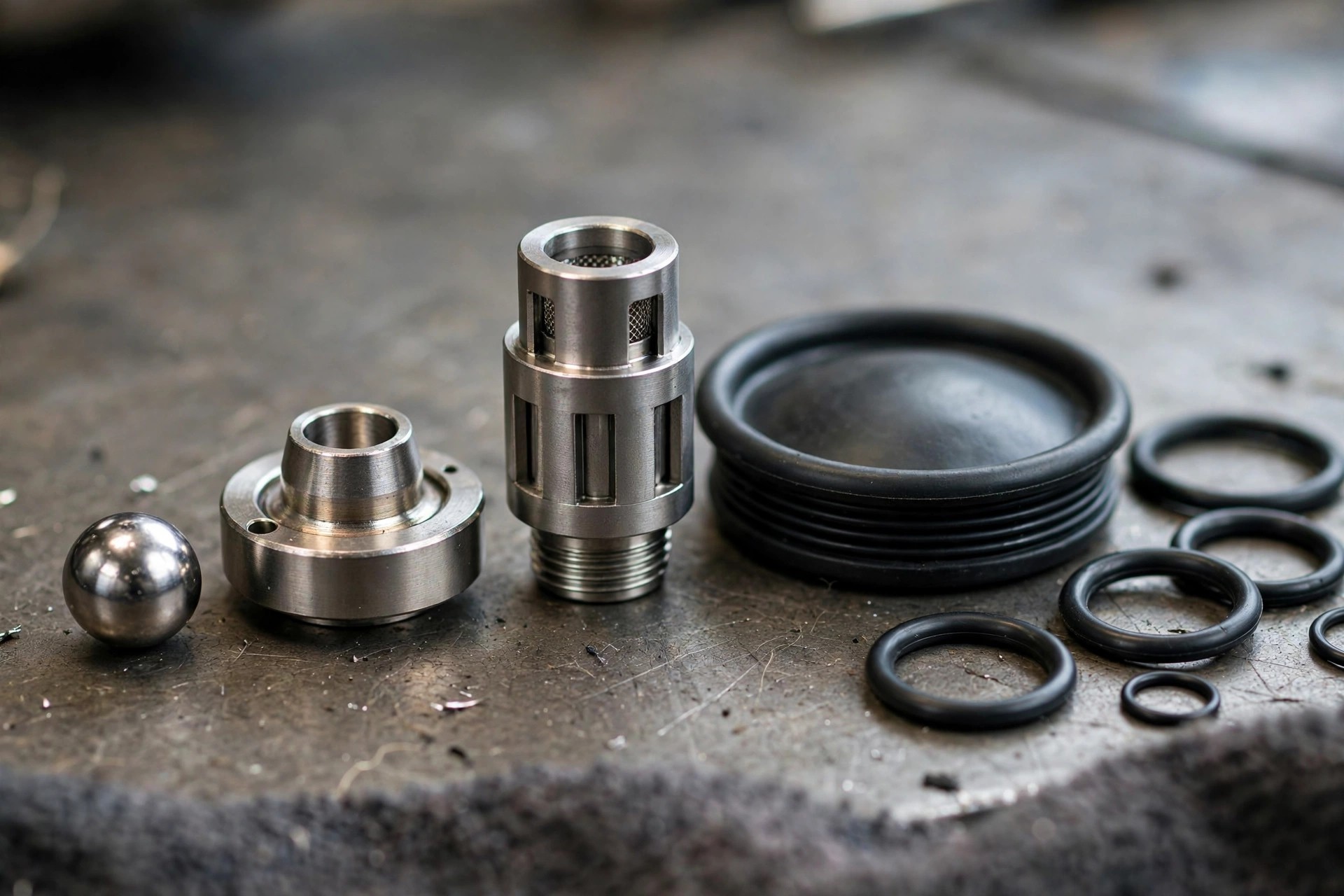

进出口各有一组止回阀，核心就是阀球套、阀球、阀球座三件。按图示序列自上而下装配：阀球套在上，阀球居中，阀球座在下。阀球在套与座之间上下浮动，实现单向截止。装配时最容易犯的错，是把阀球座和阀球套上下颠倒——顺序一反，阀就关不严，泵会出现倒流。拆的时候注意记住每一组的原始朝向，拍照留存最稳妥。

隔膜与 O 型圈：密封的两道防线

隔膜是泵头的心脏，往复变形改变泵腔容积实现抽吸。AX 系列的隔膜外缘有 O 型圈镶边，保证接液部分完全密封；O 型圈同时用在多个配合面上，拆装时要检查每道 O 型圈有无压扁、龟裂，变形的 O 型圈必须换新，不要想着"还能用"。一道 O 型圈的成本，远低于一次泄漏带来的停机损失。

波纹罩：隔开驱动与接液

波纹罩是 AX/KS泵头结构里容易被忽视的一个零件。它的作用是把驱动部件和接液端隔离开，形成双重保护：即使隔膜出现渗漏，介质也会被波纹罩挡住，不会顺着传动轴流进驱动箱腐蚀齿轮和电机。拆装时检查波纹罩有无裂纹，安装时确认它完全贴合，没有褶皱和错位。

带排气阀的结构长什么样

资料图里虚线框内画的是带排气阀的泵头结构，比标准结构多了排气阀接口和排气头两个零件。排气阀用来排出泵头内的气体，投加次氯酸钠这类容易析气的介质时很关键。注意两个例外：KS-52 不可配装排气阀；AX-21、AX-51 的软管连接型，排气阀为标准配置，KS-21、KS-51 的软管连接型同样是标准配置。拆装前先确认自己的机型带不带排气阀，别按图索骥装错了。

拆解与回装的顺序建议

建议的拆解顺序：先拆软管接口和软管扣，断开管路；再取下泵头，依次取出阀球套、阀球、阀球座；然后拆隔膜，检查各道 O 型圈；最后检查波纹罩。回装时完全倒序。整个过程中注意三点：零件按顺序摆放在干净的布上；阀球和阀球座的密封面不要磕碰；螺栓分次、对角拧紧，不要一次拧死。AX/KS泵头结构的装配质量，很大程度上就取决于这三点做得细不细。

AX1 与 KS 系列主要机型参数

拆装前对照上表确认机型，重点是确认最大压力和是否带排气阀配置，避免把不属于这个机型的零件往上装。

结论

AX/KS泵头结构并不复杂，十一个零件按固定序列装配，阀球套、阀球、阀球座的上下关系记牢，O 型圈和波纹罩检查到位，拆装就不会出大问题。维修的功夫，一半在动手，一半在拆之前的零件认知。把序列记熟、拍照留底、按序回装，小型泵的泵头维修就是个熟练工种。

Q： 阀球套、阀球、阀球座的装配顺序是什么？

A： 按资料图示的序列自上而下：阀球套在上、阀球居中、阀球座在下。顺序颠倒阀就关不严，会出现液体倒流。拆解时建议拍照记录原始朝向。

Q： KS-52 能加装排气阀吗？

A： 不能。资料明确标注 KS-52 不可配装排气阀。需要排气功能的工况，选型时就要避开 KS-52，考虑其他带排气阀配置的机型。

Q： 拆装时 O 型圈要全部换新吗？

A： 不必全部换，但必须逐道检查。压扁、龟裂、永久变形的 O 型圈一定要换新。AX/KS泵头结构的密封就靠这几道圈，省一个圈的钱可能换来一次泄漏停机。

Q： 波纹罩破了有什么后果？

A： 波纹罩是隔开驱动部件和接液端的双重保护。破了之后，一旦隔膜渗漏，介质会直接流进驱动箱，腐蚀齿轮和电机。发现裂纹就换，不要凑合。

Q： AX-21 的排气阀是选配的吗？

A： AX-21、AX-51 的软管连接型，排气阀是标准配置，出厂就带；其他连接形式的排气阀为可选规格，订货时要单独确认。KS-21、KS-51 的软管连接型同样是标准配置。
