刻度对准了，实际流量就一定准吗？
计量泵的流量调节旋钮上有刻度，但刻度指示的是调节机构的位置，不是实测流量。管路背压、吸入条件、介质温度、阀件磨损都会让实际流量偏离刻度。想知道泵到底打了多少药，只能实测。计量泵流量标定就是用量筒和秒表测出实际流量，再画出刻度-流量标定曲线，以后按曲线设定刻度。

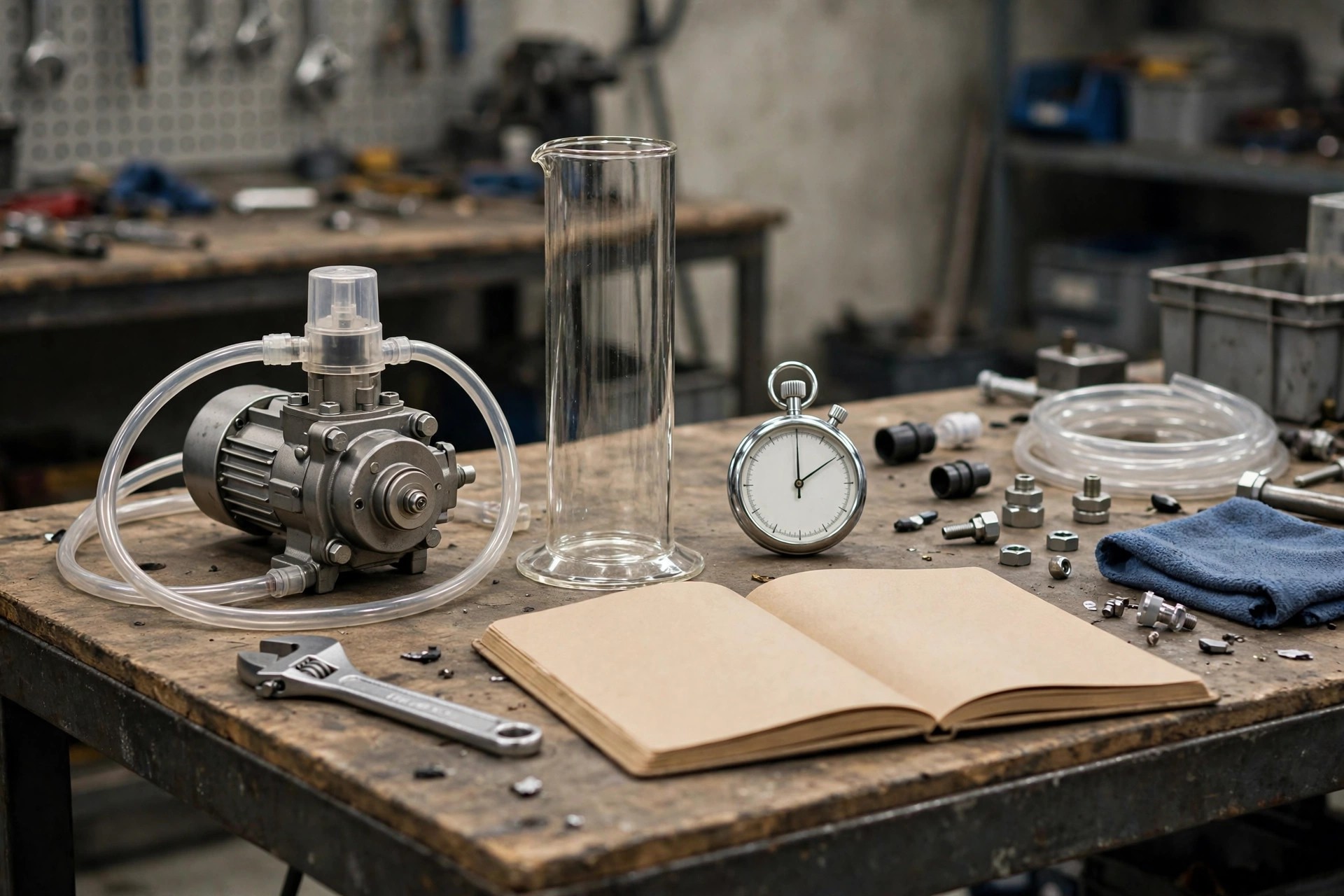

计量泵流量标定要准备什么工具？
- 量筒：量程要覆盖单次测试的出液量，刻度清晰。
- 秒表：记录测试时长。
- 接液容器和管路：把泵出口接到量筒，进口保证正常吸液。
- 记录表：记下每次测试的刻度设定、测试时长、量筒读数。
- 测试前确认吸入管路气密良好，吸液管底部装带滤网的底阀，避免吸入空气影响结果。
量筒法标定的五个步骤

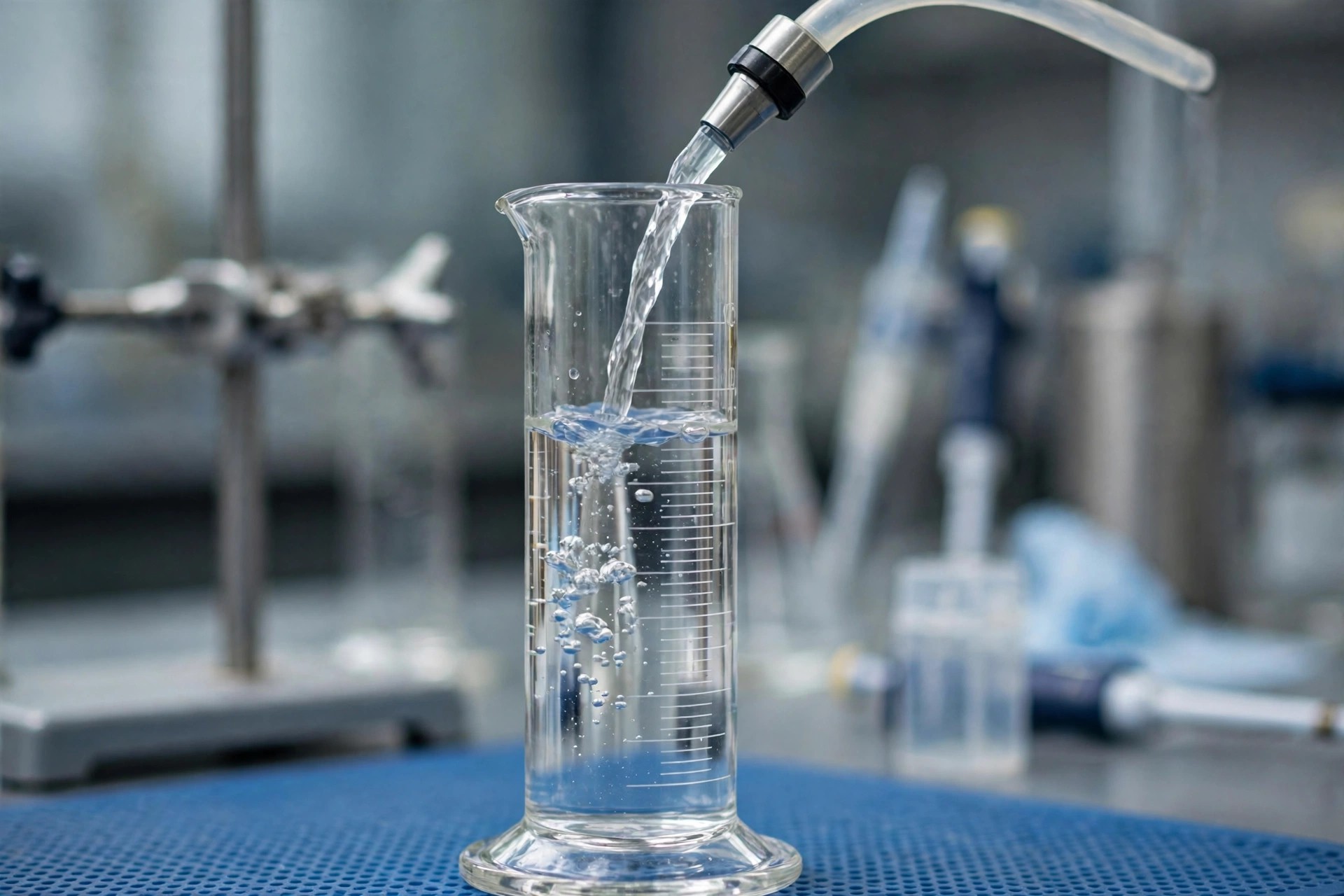

1. 把泵出口管路接到量筒，进口保持正常供液，排出管路装好背压阀，系统背压与实际工况一致。
2. 把流量调节旋钮调到一个刻度位置并锁定，启动泵，排净管路空气，等运行稳定。
3. 开始计时的同时记录量筒初始读数，运行一段固定时长后停止，记录量筒最终读数。
4. 实际流量 =（最终读数 − 初始读数）÷ 测试时长，单位统一换算成 ml/min。
5. 换一个刻度位置，重复步骤 2~4，测出 4~6 个刻度点的实际流量。
刻度-流量标定曲线怎么画？
横轴是旋钮刻度，纵轴是实测流量，把测到的点标上去连成曲线。理想情况下曲线接近直线；如果某段明显偏离直线，说明该刻度区间可能存在阀件磨损或吸入异常，要检查。标定曲线贴在泵旁或存档，以后设定流量时查曲线定刻度，而不是只看旋钮数字。
标定记录与复标时机
| 复标时机 | 触发情形 |
|---|---|
| 新泵调试投运前 | 先测一条基线曲线，作为以后对比的基准 |
| 调节机构拆装维修后 | 旋钮、固定螺丝动过之后必须复测 |
| 隔膜检验发现磨损 | 隔膜每 1~2 个月检验，发现异常立即复标 |
| 输出量、压力明显变化 | 日常检查发现输出量或压力变化时 |
| 长期停机重新启动 | 停机 1 周以上再启动，无负荷运转后复标 |
| 介质或温度条件变化 | 更换介质或介质温度明显波动时 |
哪些现场因素会影响标定结果？
- 背压：标定时的系统背压要和实际工况一致。所有计量泵在系统压力下工作会出现过量输送，进出口保持至少 0.7Bar 背压，标定时背压变了，曲线就不能用。
- 吸入条件：吸液管路漏气、底阀堵塞都会让实测流量偏小。
- 阀件状态：输入/输出阀磨损会导致回流，实测值低于刻度指示。输出/输入阀每 6 个月检验一次。
- 介质温度：温度变化改变介质粘度，影响实际流量，季节交替时建议复标。
和维护保养衔接起来
- 隔膜每 1~2 个月检验一次，发现磨损先换隔膜再标定，否则标定曲线很快失效。
- 润滑油初次运转 1000 小时内更换，之后每 5000 小时更换一次，驱动部状态稳定，标定结果才稳定。
- 易损件更换周期（连续运转）：阀球、球套、阀座、O 型圈 1 年，隔膜 4000 小时，油封 1 年。更换易损件后要重新标定。
结论
计量泵流量标定的核心就一句话：不相信刻度，只相信实测。量筒加秒表测出各刻度点的实际流量，连成刻度-流量标定曲线，日常投加查曲线定刻度。隔膜检验、阀件检验、易损件更换之后都要复标，背压和吸入条件变化也要复标。把标定变成定期工作，投加精度才有保障。
常见问题
Q：计量泵流量标定多久做一次？
A：没有固定周期，看触发条件：新泵投运、调节机构维修、隔膜检验异常、输出量压力变化、长期停机重启、介质温度变化时都要做。
Q：计量泵流量标定为什么要用实际工况背压？
A：计量泵在系统压力下工作会出现过量输送，背压不同实测流量就不同。标定时进出口保持至少 0.7Bar 背压，与实际工况一致，曲线才可用。
Q：标定曲线某一段明显偏离直线怎么办？
A：先检查该刻度区间的阀件：输入/输出阀是否磨损（每 6 个月检验），隔膜是否异常（每 1~2 个月检验），吸入管路是否漏气。
Q：换了隔膜之后，计量泵流量标定要重做吗？
A：要。隔膜状态直接影响实际流量，更换隔膜、阀球、阀座、O 型圈等易损件后，都要重新测一条标定曲线。
Q：量筒法标定一次测几个刻度点够用？
A：测 4~6 个刻度点，覆盖常用调节区间，点数太少画出的曲线不可靠，点数太多现场耗时太长。
