加药管路口径怎么定？千世 KD 按额定流量 3.14 倍配管

同一台 KDV,H-22H，别人用着计量又稳又准，自己的管路一到高粘度药剂就吸不上来、流量忽大忽小，查来查去泵没问题——问题多半出在管径上。很多现场配管凭感觉"够粗就行"，其实计量泵管路口径在千世 KD 说明书里有两条硬规则：按瞬时峰值流量设计，一般取额定流量的 3.14 倍；粘稠液体吸入配管选比吸入口径大四倍。这就是计量泵管路口径设计的出发点，口径定小了，吸空和计量不准是迟早的事。

规则一：计量泵管路口径按 3.14 倍额定流量设计

为什么是 3.14 倍？因为隔膜计量泵是往复式输送，流量不是平稳的直线，而是一冲一冲的脉动。说明书要求配管口径按瞬时峰值流量设计，一般按额定流量的 3.14 倍——也就是说，选管径时要按峰值那一下的流量来算，而不是按铭牌上的平均额定流量。按额定流量配管，管子在峰值时刻流速过高、阻力陡增，泵就吃力了。

口径偏小为什么导致吸空：计量泵管路口径与计量精度的关系

口径偏小，危害最大的是吸入侧。吸入管路阻力一大，泵的吸入能力跟不上，隔膜腔在一冲程里充不满药液，这就是"吸空"。KD 的自吸能力只有 1m，吸空之后轻则流量偏低、计量不准，重则泵腔里全是气泡，直接不出液。排出侧口径太小同样麻烦：阻力变成背压顶在泵头上，电机电流升高，长期下来隔膜和阀件磨损加快。所以计量泵管路口径不是省钱的地方，省一截管子的钱，赔的是整套加药的稳定性。

规则二：粘稠液体吸入管放大四倍

第二条规则针对高粘度药剂：粘稠液体吸入配管选比吸入口径大四倍。粘度越高，液体在管里的阻力越大，PAM 这类药剂尤其明显。KD 有专门的高粘度型（移送液粘度 500~3000cp，型号里 V 位），配的就是这类工况。吸入管放大四倍，是用最直接的办法把吸入阻力降下来，让高粘度药液也能顺利进泵腔。记住这条只针对吸入配管，排出侧按压力等级和峰值流量校核即可。

3.14 倍换算示例：拿 KD 型号直接算

下面按"额定流量 × 3.14 = 设计峰值流量"换算，选管时按右列流量对应的口径选：

口径之外的四个配套要求

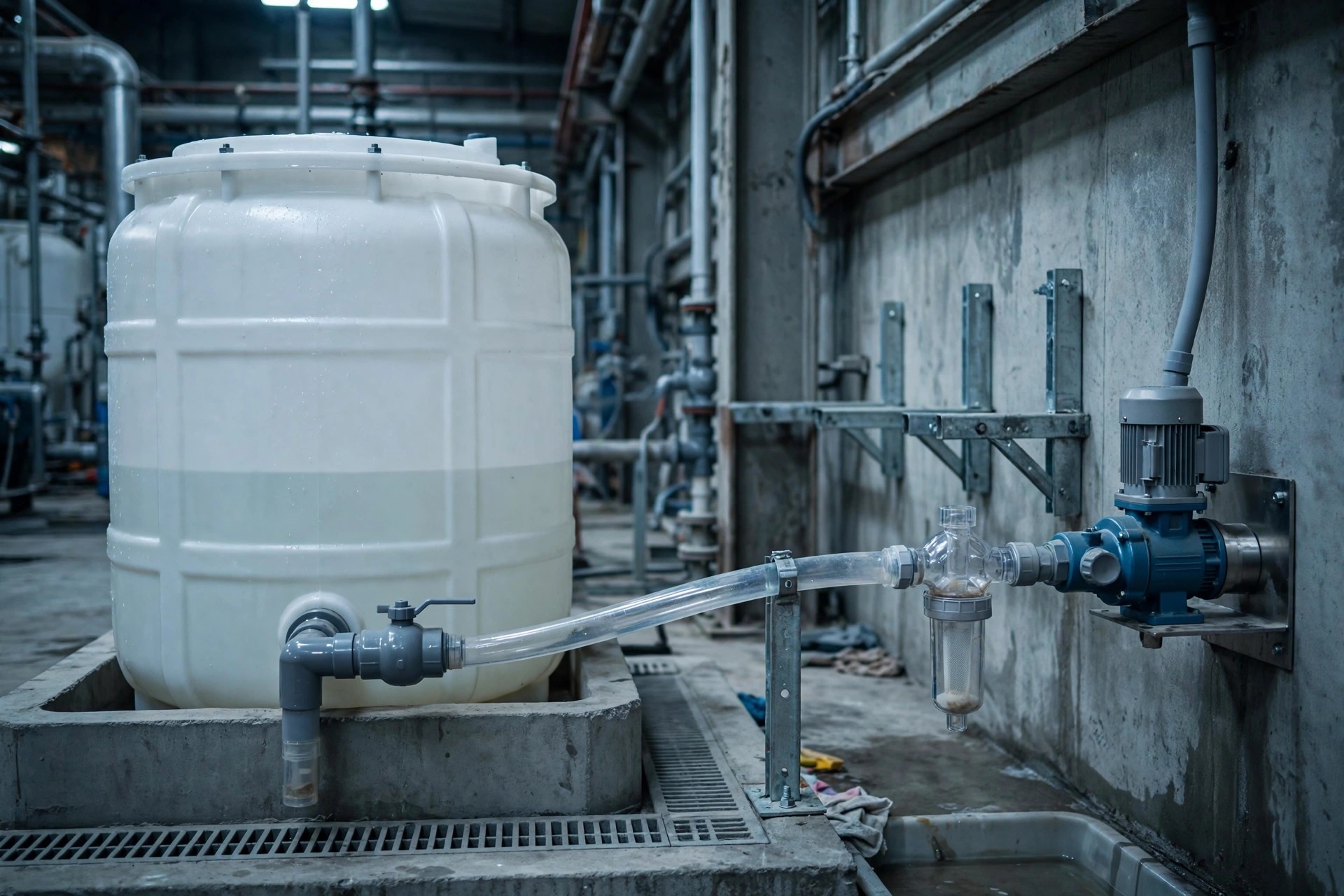

光口径对了还不够，说明书对吸入管路还有四个配套要求：吸液管管径必须大于泵吸入口，尽量短而直；吸液管路必须绝对气密；吸液管底部装带滤网的底阀；吸液管和出液管两端装截止阀。管路再粗，接头漏气、底阀堵塞，照样吸空。粘度分档也要选对型号：普通药剂（≤500cp）用标准 W 型，500~3000cp 的高粘度药剂用 V 型，别拿标准泵硬吸稠药。

结论

计量泵管路口径就记两条：按额定流量 3.14 倍的峰值流量设计口径，粘稠液体吸入管比吸入口径放大四倍。再配上短直气密的吸入管、带滤网的底阀和对得上的粘度型号，KD 的计量精度才有底气。现场排查"吸不上、打不准"，先量管径、再查气密，最后看粘度，三步基本能定位。

常见问题

3.14 倍是指管径放大 3.14 倍吗？

不是。3.14 倍指的是设计流量——按额定流量的 3.14 倍（瞬时峰值流量）来选取管径。管径本身按这个流量对应的流速要求去选，不是简单把管径乘以 3.14。

排出管要不要也按 3.14 倍放大？

说明书的 3.14 倍规则是配管口径设计的通用原则，吸入侧最敏感。排出侧重点看压力等级：泵头出口管接头最大压力不得超过铭牌最大许用压力，管径按峰值流量校核即可。

"放大四倍"是以什么为基准？

以泵的吸入口径为基准。粘稠液体的吸入配管，口径选到吸入口径的四倍，用大口径把高粘度带来的吸入阻力降下来。

管径已经比吸入口大了，为什么还吸空？

按顺序查：吸入管路是否绝对气密、底阀滤网是否堵塞、吸上高度是否超过 1m 自吸能力、药剂粘度是否超过 500cp 却用了标准 W 型泵。

口径选大了有什么坏处？

主要是成本和药液滞留：管子越粗越贵，管内存药多，换药、排空时浪费也大。所以按 3.14 倍规则选到"够用且有余量"即可，不必无限制放大。
