千世 KD 计量泵铭牌上，第 4 位是流量，第 5 位是压力。只看流量不看压力，管路压力一上来隔膜就吃不住。读懂 KD 型号压力代码再选型。
为什么第 5 位值得单独拿出来读

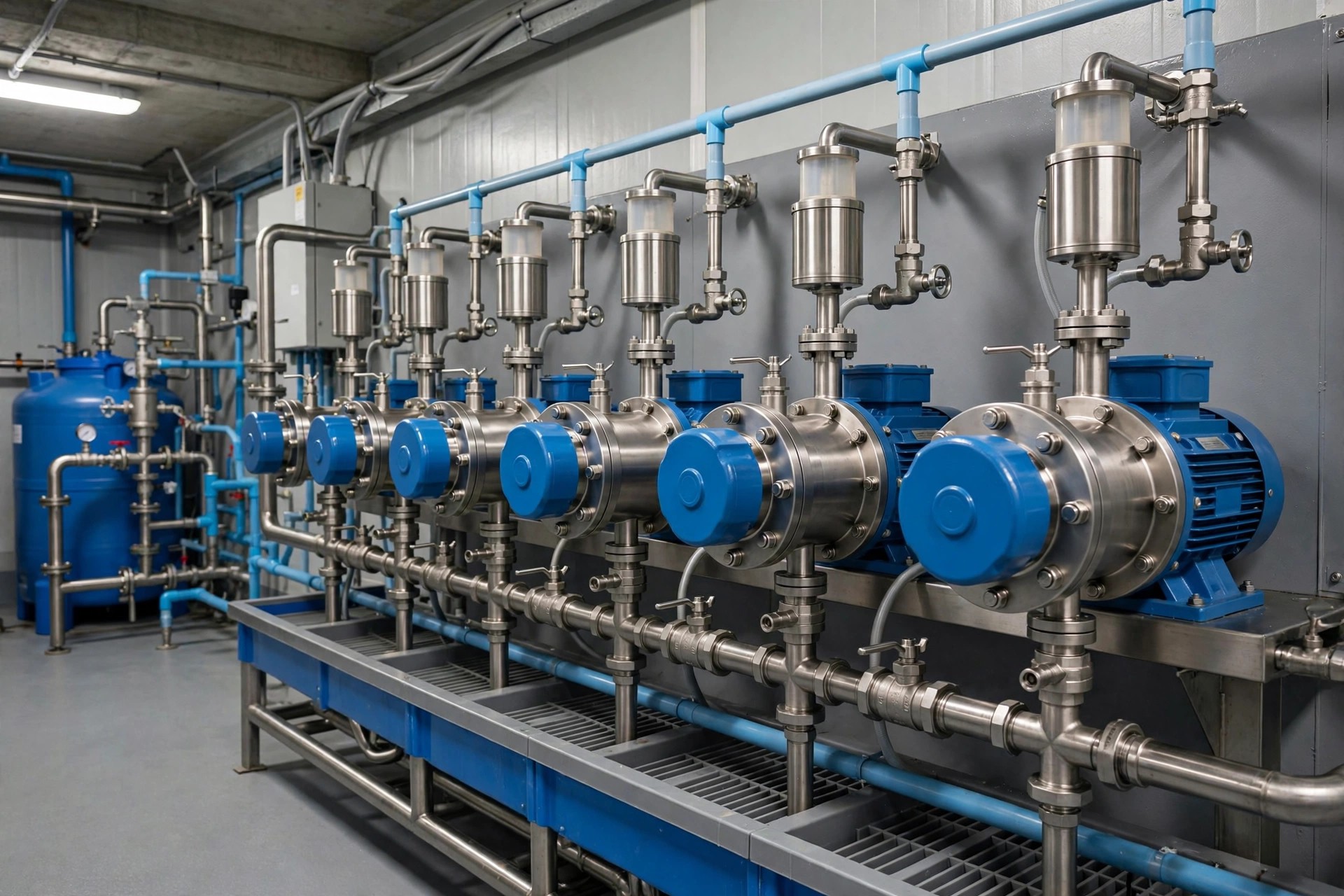

加药泵混装的车间里，型号标签一磨损，33H 和 33L 看起来差不多，实际一个是高压机，一个是低压机。装错位置，轻则流量打不准，重则超压损坏泵头。KD 型号压力代码只有一位，却决定了整台泵的承压定位。
KD 型号压力代码：H、M、L、S 四个字母各代表什么
第 5 位是压力形式代码：H=高压，M=中压，L=低压，S=特殊。四个字母对应四档压力设计，同一流量段可以配不同的压力档。看到 H 就是高压机，看到 L 就是低压大流量机，KD 型号压力代码的读法固定不变。
同流量不同压力档：33H 与 33L 放在一起看
KDV-33H 与 KDV-33L，第 4 位都是 33，标称同属 3000 级，参数表实际最大排出量都是 2900/3480 ml/min（50/60Hz）。差别全在第 5 位：33H 最高 10Kgf/cm²，33L 最高 5Kgf/cm²。同一流量、两种压力，流量相同不代表能互换，这就是 KD 型号压力代码要解决的第一个问题。
14 系列四档压力：14N、14M、14H、14S 的分档逻辑
14 系列把四档压力摆得很清楚：KDV,H-14N 最高 4Kgf/cm²，KDV,H-14M 最高 5Kgf/cm²，KDV-14H 最高 7Kgf/cm²，KDV-14S 最高 5Kgf/cm²。N 也属于低压档。流量从 9000 到 13300 ml/min 不等，压力档各自独立。读 KD 型号压力代码时注意，字母相同不代表流量相同，流量要看第 4 位。
压力形式与隔膜直径、冲程距离的对应关系
压力从哪里来？看参数表后两列：14N 隔膜直径 145mm、冲程距离 12.5mm；14M 同样 145mm 直径，冲程拉到 15mm，压力升到 5Kgf/cm²；14H 隔膜放大到 177mm、冲程 17.5mm，压力到 7Kgf/cm²；14S 隔膜 195mm、冲程 20mm。隔膜越大、冲程越长，承压结构越强，KD 型号压力代码的字母背后是实实在在的机械尺寸。
| 型号 | 最大排出量 ml/min（50/60Hz） | 最高压力 Kgf/cm² | 隔膜直径 mm | 冲程距离 mm |
|---|---|---|---|---|
| KDV,H-33H | 2900 / 3480 | 10 | 130 | 10 |
| KDV,H-33L | 2900 / 3480 | 5 | 130 | 10 |
| KDV,H-14N | 9800 / 11800 | 4 | 145 | 12.5 |
| KDV,H-14M | 11500 / 13800 | 5 | 145 | 15 |
| KDV-14H | 9000 / 10800 | 7 | 177 | 17.5 |
| KDV-14S | 13300 / 16000 | 5 | 195 | 20 |
读 KD 型号压力代码最常见的两个错误
第一个错误：把 H 当成"大流量"。H 是高压，流量看第 4 位，33H 和 33L 流量完全一样，差的是压力。第二个错误：忽视 S。S=特殊，不是标准档，结构、压力、材质都可能和常规不同，下单前须以厂家确认为准。KD 型号压力代码读错，轻则备件对不上，重则整机压力不够。
压力代码与流量代码配合使用的读法
完整读一台泵：KDV-33H-PTC-FWS，第 2 位 D 是隔膜式，第 3 位 V 是立式驱动，第 4 位 33 是 3000 级流量，第 5 位 H 是高压。再往下，第 6 位 PTC 是接液端材质组合，第 7 位 F 是法兰连接，第 8 位 W 是标准粘度。KD 型号压力代码是整串型号里的压力坐标。
维护提醒：压力选错会带来什么
压力选低了，泵长期在超压边缘工作，隔膜寿命缩短，严重时泵头变形。铭牌上的最大许用压力是硬线：泵头出口管接头承受的压力不得超过铭牌最大许用压力，排出管路靠近泵出口要装压力释放阀。选型时把 KD 型号压力代码读准，运行中把压力表读数和铭牌对照，两个动作把住压力关。
结论
第 5 位 H/M/L/S 是 KD 型号的压力坐标：H 高压、M 中压、L 低压、S 特殊。同流量不同压力档的机型不能互换，S 档下单前须以厂家确认为准。记住"流量看第 4 位，压力看第 5 位"，KD 型号压力代码帮你从型号一眼读出压力等级。
常见问题解答
Q：H 和 M 哪个压力更高？
A：H 是高压，M 是中压，H 高于 M。例如 33H 最高 10Kgf/cm²，14M（中压）最高 5Kgf/cm²，14H（高压）最高 7Kgf/cm²。
Q：33H 和 33L 流量一样，可以互换吗？
A：不可以。两者最大排出量都是 2900/3480 ml/min，但 33H 最高 10Kgf/cm²，33L 只有 5Kgf/cm²，超压场合用 33L 会损坏泵头。
Q：型号里的 S 代表什么？
A：S=特殊，结构或压力配置与常规档不同。具体含义须以下单前厂家确认为准，不要按 H/M/L 的经验套用。
Q：14 系列里压力最高的是哪一款？
A：KDV-14H，最高 7Kgf/cm²，隔膜直径 177mm，冲程距离 17.5mm。
Q：只看第 5 位能确定泵的流量吗？
A：不能。第 5 位只表示压力形式，流量由第 4 位决定。33H 和 14H 都是高压，但流量分别是 2900 级和 9000 级。
