要点先行
新管路第一次开泵前先做计量泵管路冲洗，冲掉焊渣铁屑和施工杂质，再试压排气。
焊渣铁屑最伤泵头止回阀：阀球和阀座密封面一旦划伤，阀就关不严，计量精度直接报废。
投用按“四步法”：管路冲洗→试压→排气→投运，冲洗在试压之前、接泵之前完成。
冲洗合格看两点：排出水目视无颗粒杂质，吸液管底部带滤网底阀拆下检查干净。
投运时进出口保持至少0.7Bar背压，止回阀按上球套、中阀球、下阀座装配。
新管路投用前要不要冲洗？答案是要，而且必须在接泵之前把计量泵管路冲洗做完。管路里的焊渣、铁屑和施工杂质不清干净，第一次开泵就会被吸进泵头，划伤止回阀的阀球和阀座。
这篇写给负责新管路投用的现场运维人员：冲洗做什么、放在哪一步、做到什么标准，一次讲清。
千世KD系列是韩国千世産業株式會社（CHEON-SEI IND. CO., LTD.）生产的机械隔膜计量泵：电机经涡轮蜗杆减速，偏心凸轮轴把旋转运动转成滑块往复运动，带动隔膜变形，加药精度靠止回阀阀球与阀座的严密配合。
为什么焊渣铁屑偏偏伤计量泵的阀件？

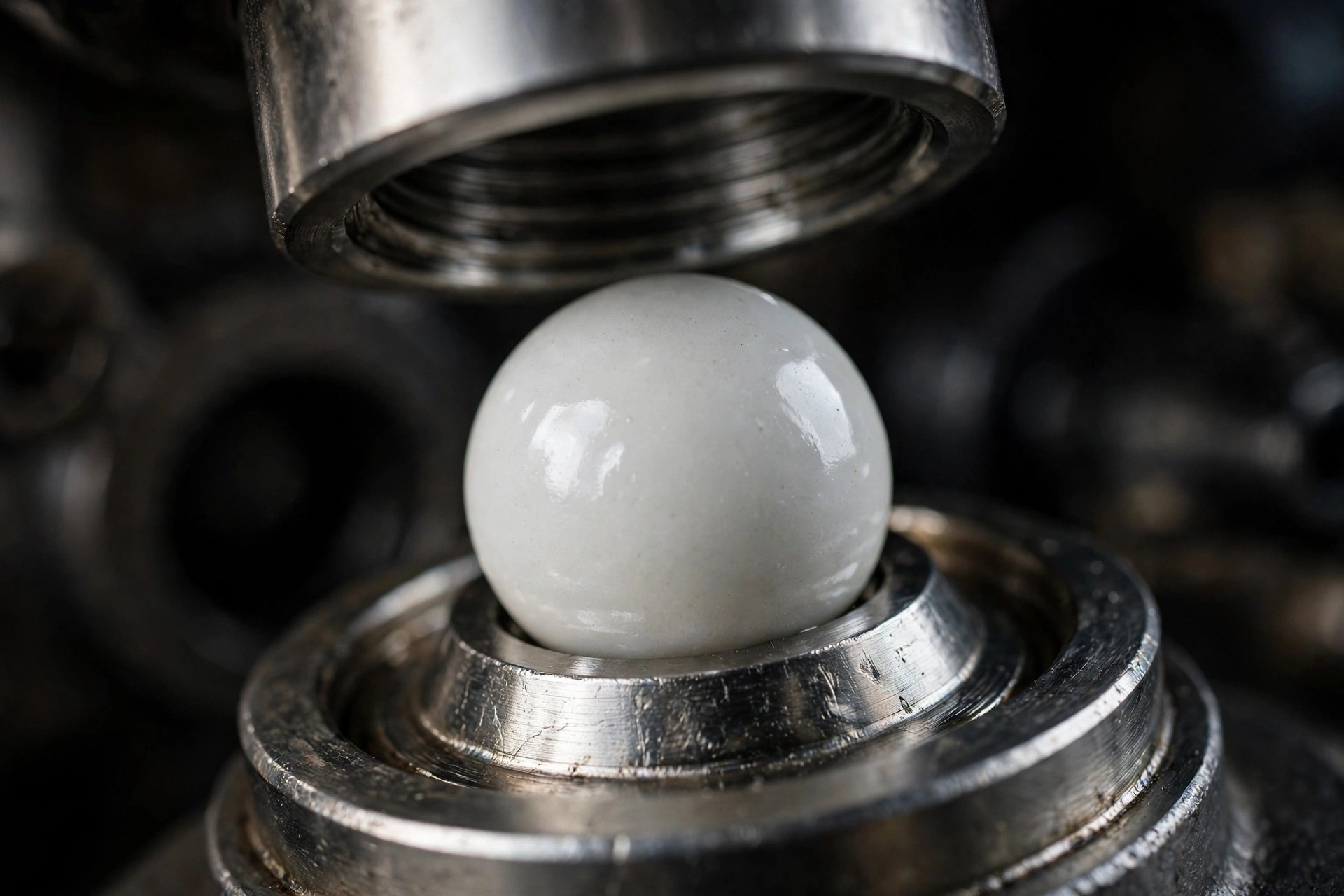

焊渣铁屑专伤泵头止回阀：阀球和阀座靠精密贴合实现单向密封，密封面之间容不下硬颗粒。止回阀装配顺序固定：上=球套，中=阀球，下=阀座，顺序颠倒会液体倒流损坏泵。硬质焊渣卡在阀球与阀座之间，随隔膜往复碾压，几次就在密封面上划出沟槽。密封面本该光滑贴合，发涩、有划痕感就是伤了，阀关不严，介质倒流，计量失准。
不同杂质伤阀件的方式不同：
| 管路杂质 | 常见来源 | 损伤的阀件 | 失效表现 |
|---|---|---|---|
| 焊渣 | 管道焊接熔渣 | 阀球、阀座 | 密封面划伤，止回阀关不严，液体倒流 |
| 铁屑 | 切割、套丝碎屑 | 阀球、球套 | 阀球卡滞，动作不灵活 |
| 施工杂质 | 泥沙、包装物碎屑 | 底阀滤网、阀座 | 滤网堵塞，吸液不畅 |
千世KD系列接液端材质组合如下：
| 部件 | PTC | FTC | STS | 6T6 |
|---|---|---|---|---|
| 阀球 | CERAMIC | CERAMIC | STS304 | STS316 |
| 阀座 | SANTOPRENE/PVC/PTFE | PTFE | SANTOPRENE/STS304/PTFE | SANTOPRENE/STS316/PTFE |
| 阀球管（球套） | GFPP/PVdF | PVdF/PTFE | PVdF/SSC13/STS304 | PVdF/SSC14/STS316 |
阀件划伤不可逆，预防远比更换划算。
计量泵管路冲洗应该排在哪个工序？
冲洗放在第一步：投用四步法是管路冲洗→试压→排气→投运，冲洗在试压之前、接泵之前。顺序不能调换：先试压，焊渣铁屑就进了已接好的泵头阀件；冲洗水带气，排气放在冲洗和试压之后。有人想先试压再冲洗，反正试压水也要放掉——这个顺序恰恰把杂质送进了阀件。
| 顺序 | 工序 | 本工序确认什么 | 顺序错了会怎样 |
|---|---|---|---|
| 1 | 管路冲洗 | 排出水目视无颗粒杂质，底阀滤网干净 | 杂质进入泵头，划伤阀球阀座 |
| 2 | 试压 | 焊缝与接头承压无泄漏 | 带着杂质试压，阀件先受伤 |
| 3 | 接泵排气 | 排气阀排净空气，止回阀按上球套、中阀球、下阀座装配 | 气阻导致流量不稳，装反导致倒流损坏泵 |
| 4 | 投运 | 进出口背压不低于0.7Bar | 背压不足出现过量输送，计量失准 |
冲洗时泵和阀门应该怎么摆？

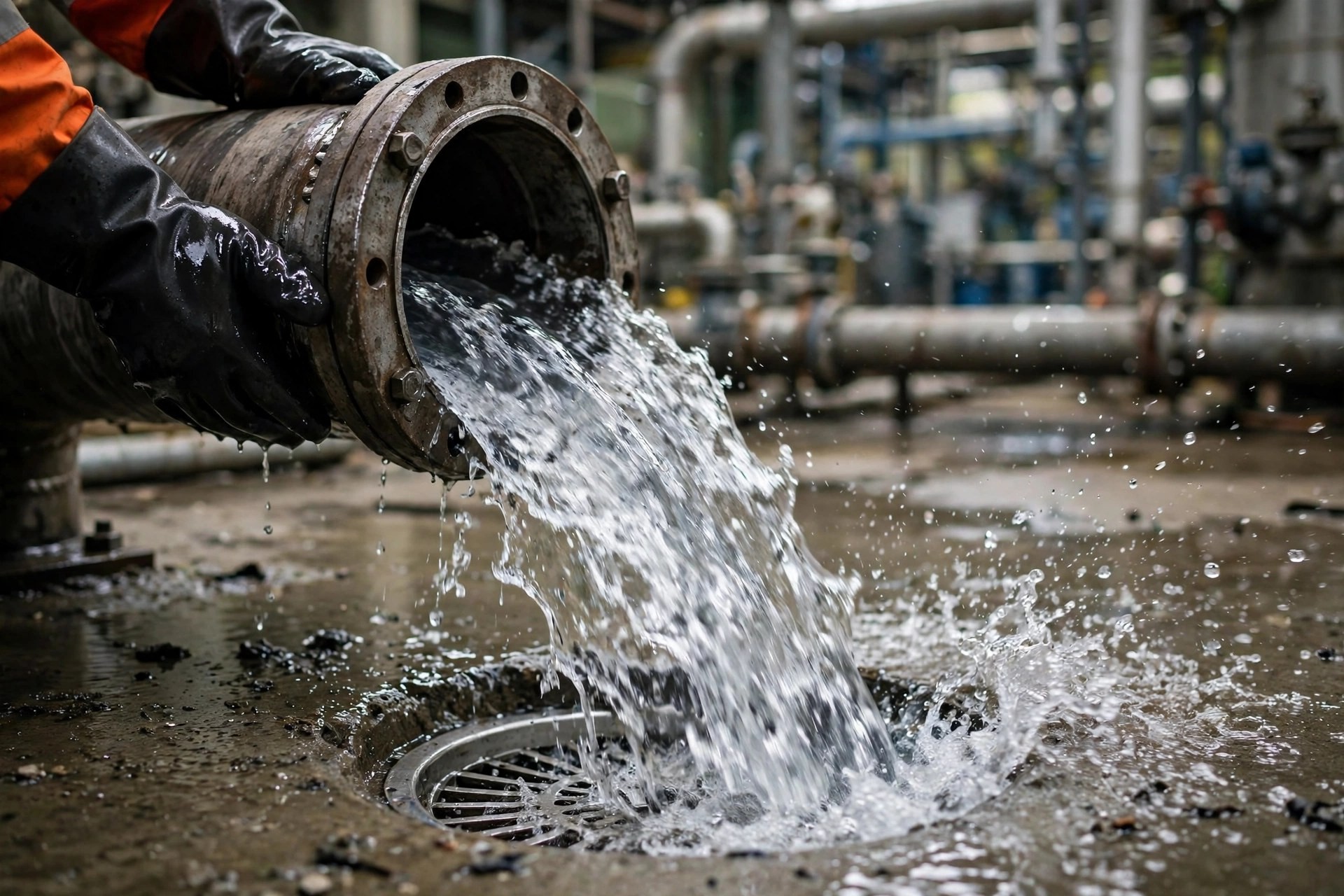

冲洗时泵不接入管路，用临时短接跨过泵进出口，阀门按冲洗流向确认全开。冲洗水杂质含量不可控，直接过泵等于拿阀件当过滤器。排出管路靠近泵出口装压力释放阀（安全阀）与排气阀，便于启动维护；出液管路进入锅炉、高压容器前装单向止回阀；吸液管和出液管两端装截止阀。冲洗时阀门按流向打开，低点排污阀放净焊渣铁屑。
配管口径按瞬时峰值流量设计，一般按额定流量的3.14倍。
吸液管管径必须大于泵吸入口，尽量短而直，必须绝对气密，底部装带滤网底阀。
冲洗合格的标准是什么？
排出水清澈、无颗粒感、无锈色，底阀滤网拆下检查干净，即判合格。焊渣铁屑比水重，易沉积在低点和阀门死角，冲洗后打开排污阀放净再看水质。我们建议连冲两遍，两遍排出水质一致再收工。不要只看出口水清就收工：滤网里卡住的铁屑，开泵后照样吸进泵头。本文只讲清水冲洗；高粘度或含固体颗粒介质的管路，冲洗方案另行确定。
冲洗完成后投运前还要做什么？
冲洗合格后按试压→排气→投运走，进出口背压不低于0.7Bar。系统压力下工作的计量泵会出现过量输送，进出口必须保持至少0.7Bar背压；背压不足则实际加药量超过设定值，接泵前先确认背压阀整定值。
长期停机1周以上再启动，冲程调至0%，无负荷运转一段时间后再正常运转。
维护前切断电源、确认系统无压力、穿戴防护用具；接泵时再核对止回阀装配顺序。投运后按说明书做定期检查：输出/输入阀每6个月检验一次，隔膜每1~2个月检验一次。
结论
新管路投用前的计量泵管路冲洗，保护的是止回阀阀球和阀座这对精密密封副。记住顺序：管路冲洗→试压→排气→投运；记住两个硬数字：配管按额定流量3.14倍设计，进出口背压不低于0.7Bar。省下冲洗时间，换来的是阀件划伤、液体倒流和计量失准，得不偿失。
常见问题
1. 新管路不冲洗直接开泵，最坏的结果是什么？
焊渣铁屑被吸进泵头，划伤止回阀阀球和阀座的密封面，阀关不严导致液体倒流，泵的计量精度直接报废。阀球、阀座属于易损件，划伤后只能更换，省掉的冲洗时间会在维修里加倍还回来。
2. 管路冲洗和试压，哪个先做？
冲洗先做，试压在后。试压检验的是焊缝承压能力，如果先试压，试压水会把管路里的焊渣铁屑带进已接好的泵头阀件。正确顺序是管路冲洗→试压→排气→投运，冲洗必须在接泵之前完成。
3. 冲洗时计量泵要不要接在管路上？
不要。冲洗时用临时短接跨过泵的进出口，泵暂时不接入管路。冲洗水的流速和杂质含量都不可控，直接过泵等于拿阀件当过滤器，划伤风险极大。
4. 吸液管底部的底阀滤网，冲洗时要处理吗？
要。吸液管底部装带滤网的底阀，铁屑和焊渣容易在滤网处堆积。冲洗结束后把底阀拆下来检查清理，确认滤网无堵塞、无硬颗粒残留再装回，否则开泵后吸液不畅。
5. 冲洗完投运，背压阀调到多少合适？
所有计量泵进出口必须保持至少0.7Bar背压。背压不足时，泵在系统压力下工作会出现过量输送，实际加药量超过设定值。投运前确认背压阀整定值不低于0.7Bar，再开始正常加药。
