核心要点（关键结论）
铁律只有一条：宁大勿小、宁短勿长，管径放大、管路缩短。
吸液管底部装带滤网底阀，保液柱、挡杂物。
吸液管和出液管两端装截止阀，检修才能完整隔离。
配管按3.14倍设计，管路必须绝对气密。
KD自吸能力只有1m，高差超过这个数必然吸空。
阅读对象：设备维护、工艺工程师，以及加药系统集成商。
KD吸入侧配置做得好不好，决定泵能不能稳定吸上液体。不少现场把吸入侧当成"随便配配"的环节：管子细一点省成本，底阀可装可不装，截止阀只在出口装一只。结果是泵空转、流量忽大忽小，泵头被气蚀打出麻点。正确做法：带滤网底阀保液柱，两端截止阀做隔离，管径按3.14倍放大，管路短直、绝对气密。
误区：吸入侧"省一省"，最后省掉的是什么？
先说结论：吸入侧省下的钱，都会在维修和停机里加倍还回去。
千世KD系列是韩国千世産業株式會社（CHEON-SEI IND. CO., LTD.）原厂技术的机械隔膜计量泵，靠隔膜变形抽吸，对吸入条件天生敏感。下面的对照表把"省配"和"规范配"的代价摊开看：
| 配置思路 | 做法 | 短期节省 | 实际代价 | 结论 |
|---|---|---|---|---|
| 管径省 | 吸液管同径甚至更细 | 省管材钱 | 吸入阻力大，流量衰减、气蚀 | 不可取 |
| 底阀省 | 不装或装无滤网底阀 | 省一只阀 | 液柱回流，杂物卡阀 | 不可取 |
| 截止阀省 | 只在出口装一只 | 省一只阀 | 检修须排空整条管路 | 不可取 |
| 规范配 | 管径放大、带滤网底阀、两端截止阀 | 初期多花一点 | 运行稳定、检修不停产 | 采用 |

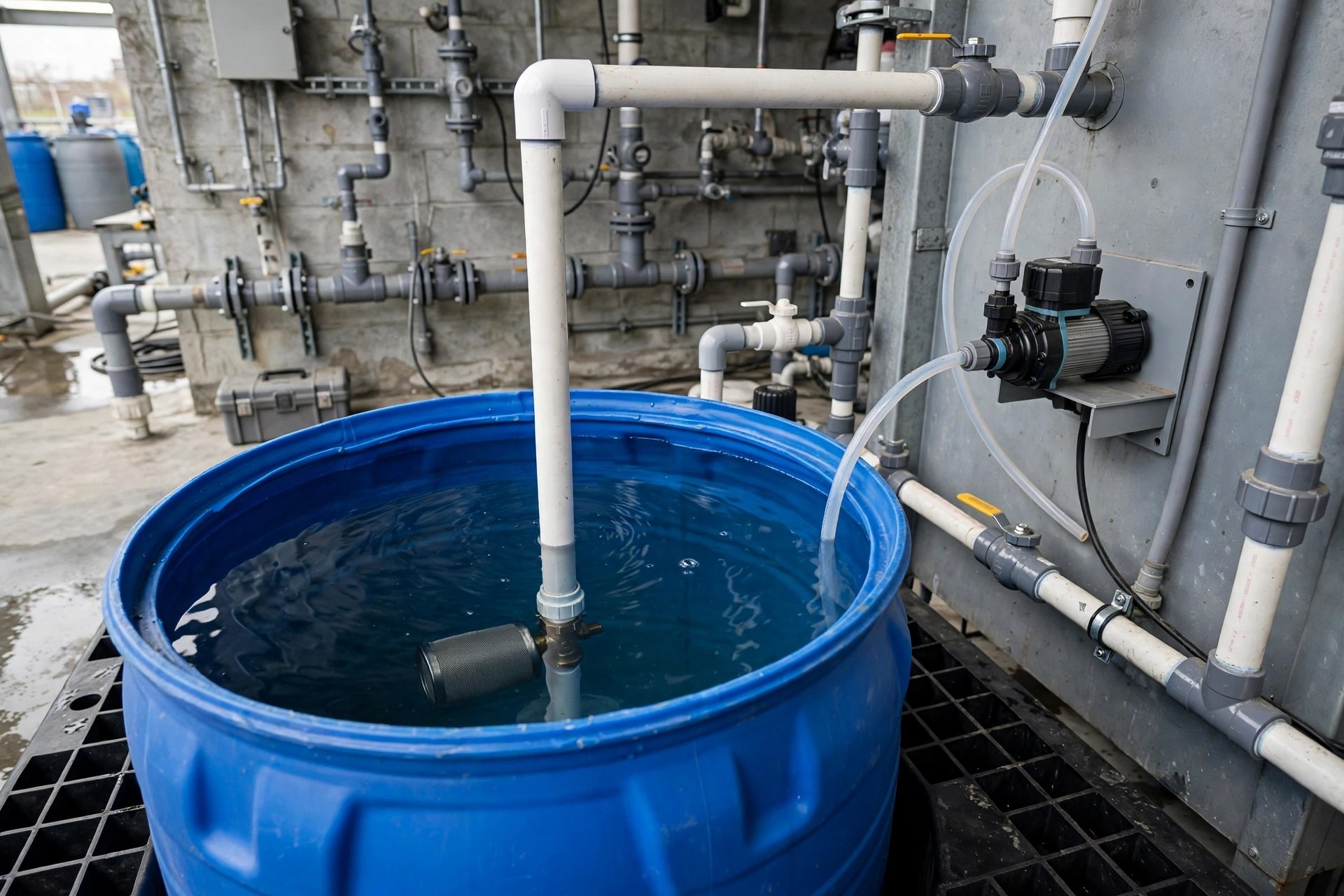

底阀为什么一定要带滤网、装在吸液管底部？
底阀装在吸液管底部、带滤网，是保住液柱和保护阀组的最低成本方案。
计量泵停机时，吸液管里的液体往回流，液柱排空后下次启动要重新排气。KD的自吸能力只有1m，底阀装在吸液管底部，停机即关闭保住液柱，启动即有料。
滤网挡住杂质和结晶颗粒，保护泵头内阀球、阀座。说明书明确要求吸液管底部装带滤网底阀，这不是可选项。

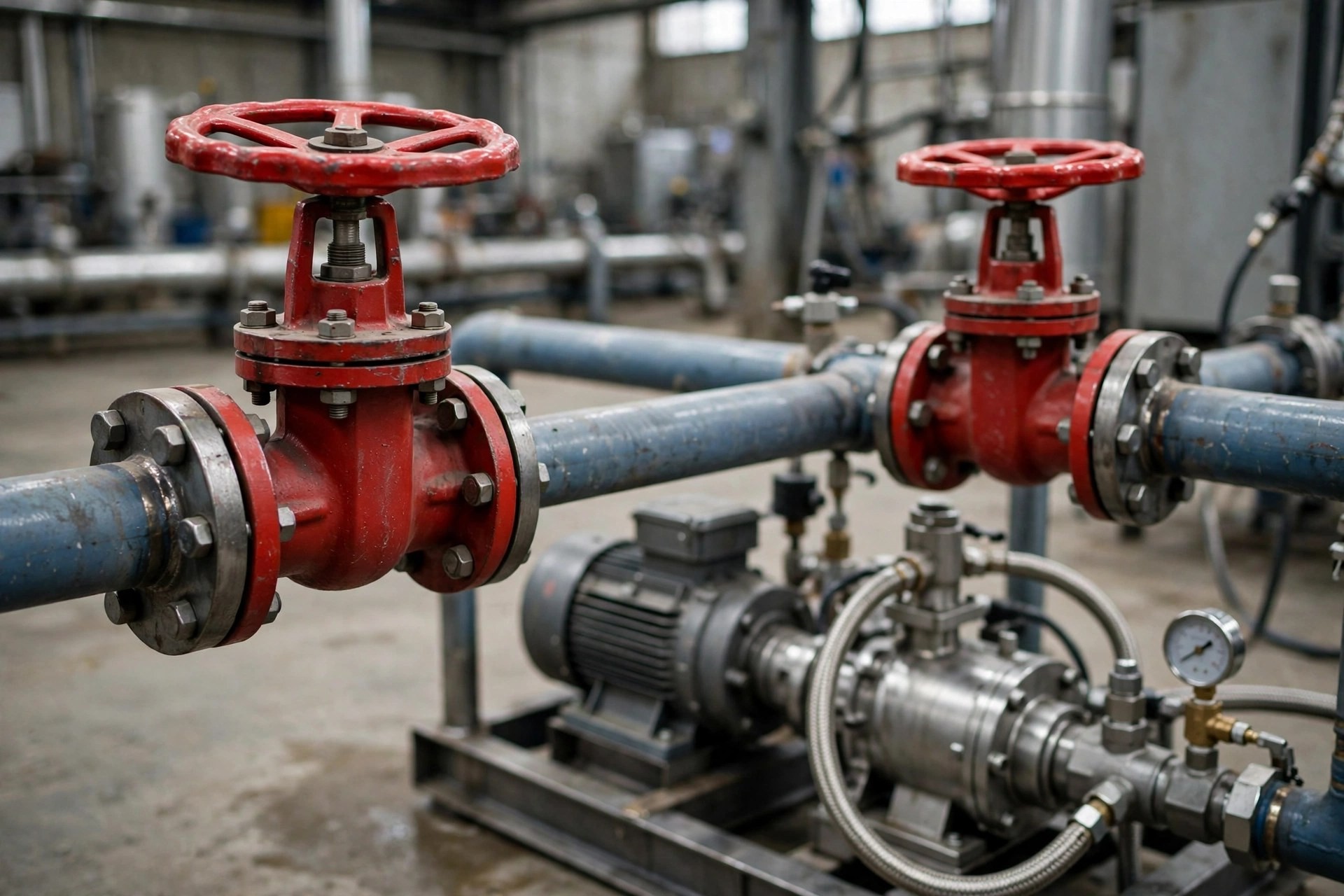

截止阀为什么吸液管和出液管两端都要装？
一句话结论：两端都装截止阀，是为了检修时把泵从系统里完整隔离出来。
只装一只的现场很常见。等换隔膜、清洗阀组时才发现：吸入侧一拆桶里药液外淌，出液侧一拆系统背压把存液顶出来。正确做法是两端都装：检修前阀门一关，泵体独立成段。
这里要分清分工：底阀管的是"停机保液柱"，截止阀管的是"检修做隔离"，两者不能互相替代。
管径与气密怎么做？3.14倍是一条硬杠
直接给结论：吸液管管径必须大于泵吸入口，按额定流量3.14倍设计，管路短而直、绝对气密。
说明书要求配管口径按额定流量的3.14倍设计，考虑的是隔膜泵的脉动特性：瞬时峰值流量远大于平均流量，管子按平均流量选，脉动峰值一来阻力就飙升。粘稠液体更要加码，吸入配管选比吸入口径大四倍。
吸液管短直少弯头，全程绝对气密：接头漏气，空气进泵腔，流量不稳、压力表抖动。自吸高度也要算清：KD自吸1m，泵位高于液面超1m就吸不上来。
| 部件 | 配置要求 |
|---|---|
| 吸液管管径 | 大于泵吸入口，按额定流量3.14倍设计 |
| 粘稠介质吸入管 | 选比吸入口径大四倍的管 |
| 底阀 | 吸液管底部安装，必须带滤网 |
| 截止阀 | 吸液管和出液管两端各装 |
| 气密 | 吸液管路绝对气密 |
| 自吸高度 | 不超过1m |
进出口至少0.7Bar背压是出口侧的要求，靠背压阀实现，不和吸入侧混淆。
KD吸入侧投用前检查表
逐项打勾，全部合格再开机；标准全部出自KD说明书安装与管路要点：
| 序号 | 检查项 | 合格标准 | 不合格处置 |
|---|---|---|---|
| 1 | 吸液管管径 | 大于吸入口，按3.14倍选型 | 换大一档管径 |
| 2 | 管路走向 | 短直少弯头 | 改直管段、减弯头 |
| 3 | 管路气密 | 接头无渗漏 | 紧固或换密封件 |
| 4 | 底阀 | 底部安装，带滤网无堵塞 | 补装或清洗滤网 |
| 5 | 截止阀 | 两端各一只 | 补装 |
| 6 | 自吸高度 | 与液面高差不超过1m | 降低泵安装位置 |
结论
KD吸入侧配置的核心：宁大勿小、宁短勿长。管径按3.14倍放大，吸液管短直、绝对气密，底部带滤网底阀保液柱，两端截止阀做隔离，自吸高度控在1m以内。吸入侧配到位，流量稳定、阀组长寿。本文只讲KD吸入侧配置，出口侧压力管理与具体型号选型见本站另文。
常见问题 FAQ
问1：吸液管可以用和泵吸入口一样大的管径吗？
不可以。吸液管管径必须大于泵吸入口，按3.14倍设计。同径配管在脉动峰值时阻力过大，引起流量衰减和气蚀。
问2：底阀不带滤网行不行？
不行。吸液管底部须装带滤网底阀，滤网挡住杂质和结晶颗粒，保护泵头内阀球、阀座。
问3：截止阀只装在出液管上可以吗？
不可以。吸液管和出液管两端都要装，检修时才能把泵完整隔离出来。只装一端，拆泵时另一侧的液体会外流。
问4：KD泵安装在液面上方2m处能吸上来吗？
不能。KD自吸能力是1m，高差超过1m就吸不上来，需要把泵安装位置降到液面1m以内。
问5：吸入侧漏气会有什么表现？
流量不稳、压力表指针抖动，严重时空转不出液。管路必须绝对气密，接头渗漏先紧固或换密封件再开机。
