KD 参数表重量栏：垂直/水平式重量差与安装基础

KD 参数表里有一列"重量 Kg（垂直/水平）"，比如 KDV,H-33H 标 47（51）。括号内外是两个数：垂直安装式和水平安装式的重量。把千世 KD 重量参数的读法和背后的门道讲清，机房基础和搬运方案才有依据。

括号的读法：垂直在前，水平在后

47（51）的意思是：垂直式（V，直接连接）重 47kg，水平式（H，间接连接）重 51kg。V=垂直直接连接，H=水平间接连接，传动结构不同，重量也不同。读千世 KD 重量参数时，先看自己订的是 V 还是 H，再取对应的数字。

重量对照表：从十几公斤到一百公斤

小机型十几公斤，大机型上百公斤，选型定下机型，重量数就跟着定了。

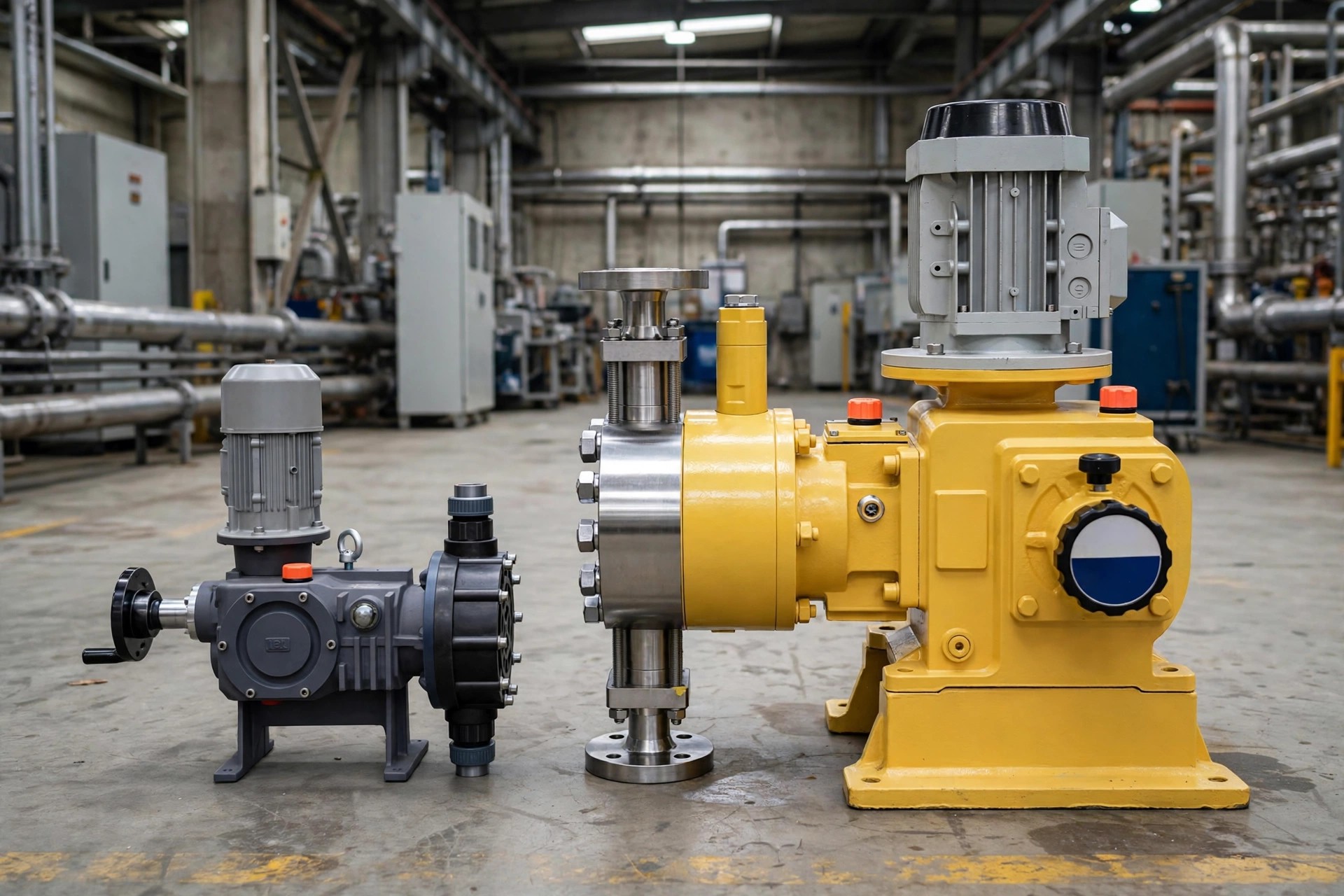

重量差从哪来：传动结构不同

同一机型水平式总比垂直式重几公斤：33H 差 4kg，14M 差 4kg，22H 差 3kg。差别来自传动结构——V 是电机与泵头垂直直接连接，H 是水平间接连接，多了一套传动环节。用料多了，重量就上去了。这就是千世 KD 重量参数里括号的由来。

大机型只有一个重量值：直接取用

参数表里 KDV-14H（86）、KDV-34H（92）、KDV-54L（100）这些大机型只给了一个重量值，没有垂直/水平的括号区分。读表时直接取这个数，不用再分两种形式。订货和做安装方案时，就按这一个数准备。

重量与安装基础：机房按最重的那台算

机房基础设计按泵的最重状态取值：水平式比垂直式重，就按水平式的数算。KDV-54L 的 100kg 落在基础上，基础承重和地脚固定都要留出余量。重量参数不是摆设，它是土建和安装交接的依据，交接时把重量数写进技术条件，双方都不扯皮。

搬运：重量决定了用什么方式进场

15（18）kg 的 KDV,H-22H，两个人就能搬；92kg 的 KDV-34H、100kg 的 KDV-54L，必须上吊装或叉车。设备进场前先查重量栏，搬运工具和通道提前准备，避免到了现场才发现搬不动，耽误安装进度。

小型泵的重量：AX 与 KS 的对照

AX1 系列重量 3.4~4.1kg（AX1-21、51、12、32 是 3.4，AX1-52 是 3.8，AX1-13 是 4.1），KS 系列 2.4~2.7kg（KS-51、12、12P 是 2.4，KS-22、32 是 2.5，KS-52 是 2.7）。小型泵都是个位数公斤，一个人就能拿，跟 KD 大泵完全不是一个量级，安装时固定在台面上即可。

结论

千世 KD 重量参数的读法：括号前是垂直式重量，括号后是水平式重量，水平式总重几公斤；大机型只有一个重量值，直接取用。重量差来自传动结构不同，重量本身决定了机房基础和搬运方式。选型定下机型和安装形式后，把重量数交给土建和安装，现场就不会被动。

常见问题

Q：47（51）到底按哪个重量做基础？

A：按 51 做。取重的那一端，基础设计只可能保守，不会出错。

Q：垂直式和水平式能互换吗？

A：不能只看重量互换。V 和 H 是两种传动结构，订货时就要定好，重量差只是附带结果。

Q：大机型没有括号，是不是只有一种安装形式？

A：参数表里大机型只给了一个重量值。安装形式以订货确认为准，重量直接取表里的数。

Q：重量栏的单位是 kg 吗？

A：是，参数表重量栏单位是 Kg，47（51）就是 47kg 和 51kg。

Q：AX/KS 小型泵需要做设备基础吗？

A：它们只有 2.4~4.1kg，通常直接固定在安装面上即可，不需要像 KD 大泵那样做专门基础。
