KDV-A 不用变频器怎么做自动控制？直流无刷驱动技术解析

水厂、生产线要按工艺信号自动调加药量，传统做法是给机械计量泵配一台变频器：改电机、调参数、做屏蔽，环节一多，故障点也多。千世 KDV-A 走的是另一条路——KDV-A直流无刷电机加内置微处理器，不用变频器、不配伺服系统，直接吃 4~20mA 信号自动调流量。它到底是怎么做到的？

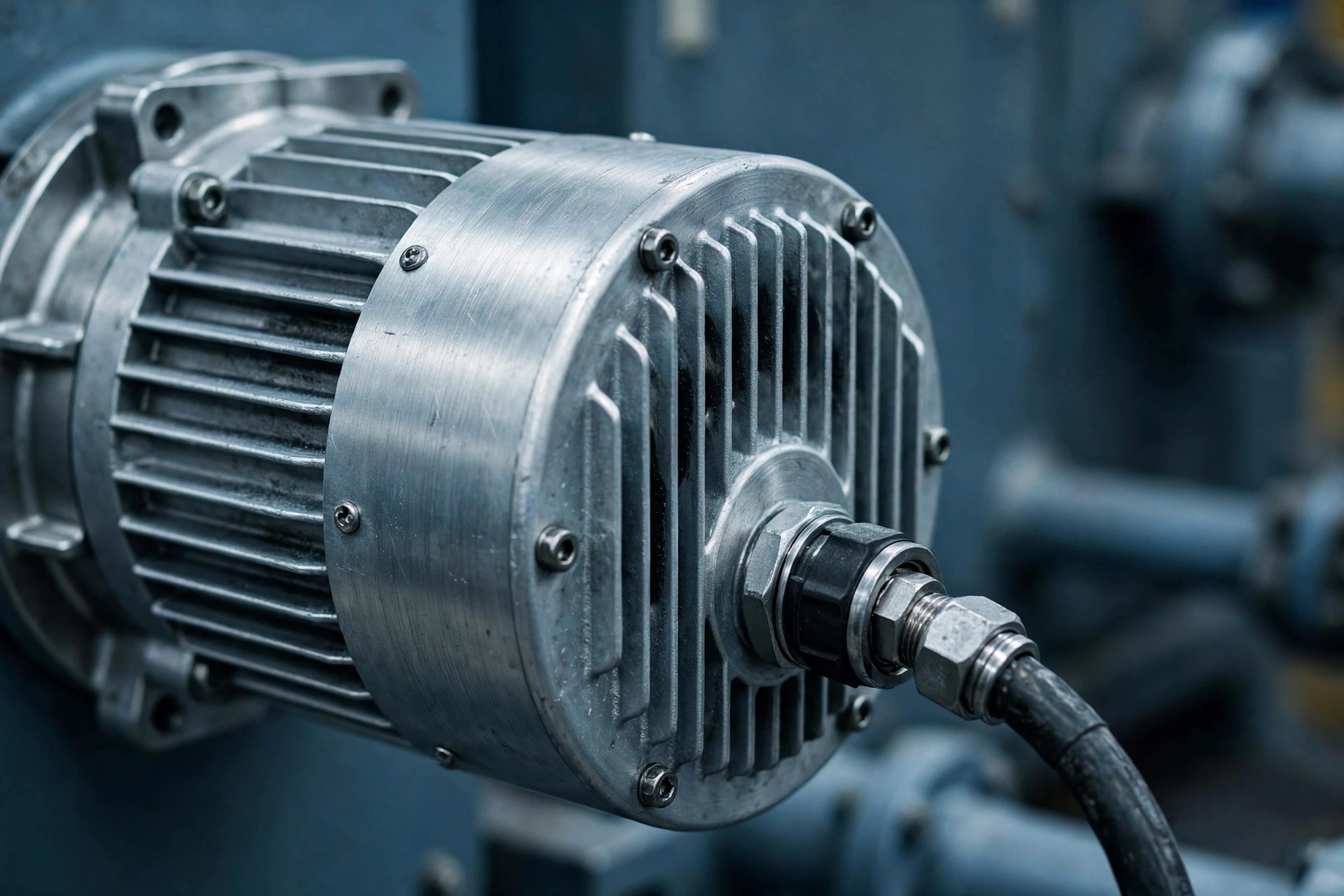

核心：KDV-A直流无刷电机——12 极 BLDC 加内置微处理器

KDV-A 的驱动核心是 12 极直流无刷电机（BLDC），配一块内置微处理器。隔膜计量泵每转的排量是固定的，流量和转速成正比，所以调流量本质上就是调电机转速。微处理器通过霍尔元件检测转子位置，经 3 相 PWM 控制电机转速，转速变了，流量就跟着变。整个调速闭环做在泵里面，不需要外挂任何调速设备。

为什么结构上不需要变频器和伺服系统

变频器是给交流异步电机调速用的，伺服系统是给需要精确定位的高动态场合用的，KDV-A 两样都不需要：直流无刷电机本身就是调速电机，调速功能由内置微处理器直接完成。从系统构成看，传统方案是"泵 + 电机 + 变频器 + 控制器"四段，KDV-A 是"泵 + 直流无刷电机（含微处理器）"两段，环节少了，调试和维护都简单。说明书的原话是：无需复杂的变频伺服系统，内置微处理器使远程手动/自动控制简单易行。

4~20mA 信号：直接连 PLC 的自动控制

自动控制的接口很标准：KDV-A 可直接接收外部 4~20mA 控制信号自动调节流量，实现比例控制。同时预装了隔离的 4~20mA 反馈信号输出，可以把实际运行状态送回 PLC 或计算机，构成完整的控制回路。接线时注意反馈输出最大负载 250Ω，超过会影响信号精度。这种"给信号就调量、回信号可监视"的结构，就是它能进自动加药系统的底气。

控制器：AUTO/MANU 切换与状态显示

泵上的控制器把操作做得很直白：AUTO/MANU 一键切换自动和手动；显示屏显示当前流量百分比；可以手动控制泵的启动与停止；留有远程控制信号输入端口。运行中能显示运行状态、设定量程值，出现 OC（电流过大）或 Err（错误）会直接报警。设定值数据自动存储，断电不用重新设。

KDV-A直流无刷电机的功率与电气规格

日常使用与维护提醒

直流无刷电机没有碳刷，换向靠电子控制，日常主要是看控制器：保持散热通风，信号线做好屏蔽、远离动力线，出现 OC 报警先查管路是否憋压、药剂是否结晶卡阀。泵头端与常规 KD 同源，隔膜、阀球阀座的检查更换可以参照 KD 的保养节奏。长期停机再启动按 KD 规范：先把冲程调到最小，无负荷运转一段时间后再正常投加。

结论

KDV-A直流无刷电机方案的逻辑很干净：用 12 极 BLDC 加内置微处理器，把调速做进泵里；用标准的 4~20mA 输入输出，直接对接 PLC 和计算机。省掉了变频器和伺服系统，自动加药系统的构成更简单，调试和维护的工作量也小。需要按工艺信号自动调加药量的场合，KDV-A 这套"泵内闭环 + 标准信号"的结构，就是为此设计的。

常见问题

KDV-A 能直接接 PLC 吗？

能。它直接接收外部 4~20mA 控制信号自动调节流量，同时预装隔离的 4~20mA 反馈信号输出，可直接与 PLC 或计算机连接，输入输出都是工业标准信号。

没有变频器，低速下转速稳得住吗？

稳得住的原理是闭环：电机转速由霍尔元件经 3 相 PWM 控制，微处理器实时按霍尔反馈调节，不是开环估算。低速应用按实际工况选型确认即可。

断电后设定的流量会丢失吗？

不会。控制器数据自动存储设定值，重新上电后按存储的设定值运行，不用重新设置。

控制器显示 OC 或 Err 是什么意思？

OC 是电流过大报警，Err 是错误报警。先查管路是否憋压、出口阀门是否误关、药剂是否结晶卡住阀件，排除机械原因后再复位观察。

KDV-A 和常规 KD 的泵头能按同样思路选型吗？

可以。KDV-A 泵头端与常规 KD 同源，流量压力段一一对应（比如 KDV-A-14M 对应 KD-14M 的流量段），选型时先按 KD 的思路定流量和压力，再确认自动控制接口需求。
