KDV-A 控制器调试：AUTO/MANU 切换与 OC/Err 状态自查

KDV-A 计量泵调试花时间的往往不在泵头而在控制器：直流无刷电机加内置微处理器，配上 4~20mA 信号控制，要确认的点多。这篇把控制器部分拆成清单：AUTO/MANU 怎么切、显示屏怎么看、OC 和 Err 亮了怎么查，照着走基本不返工。

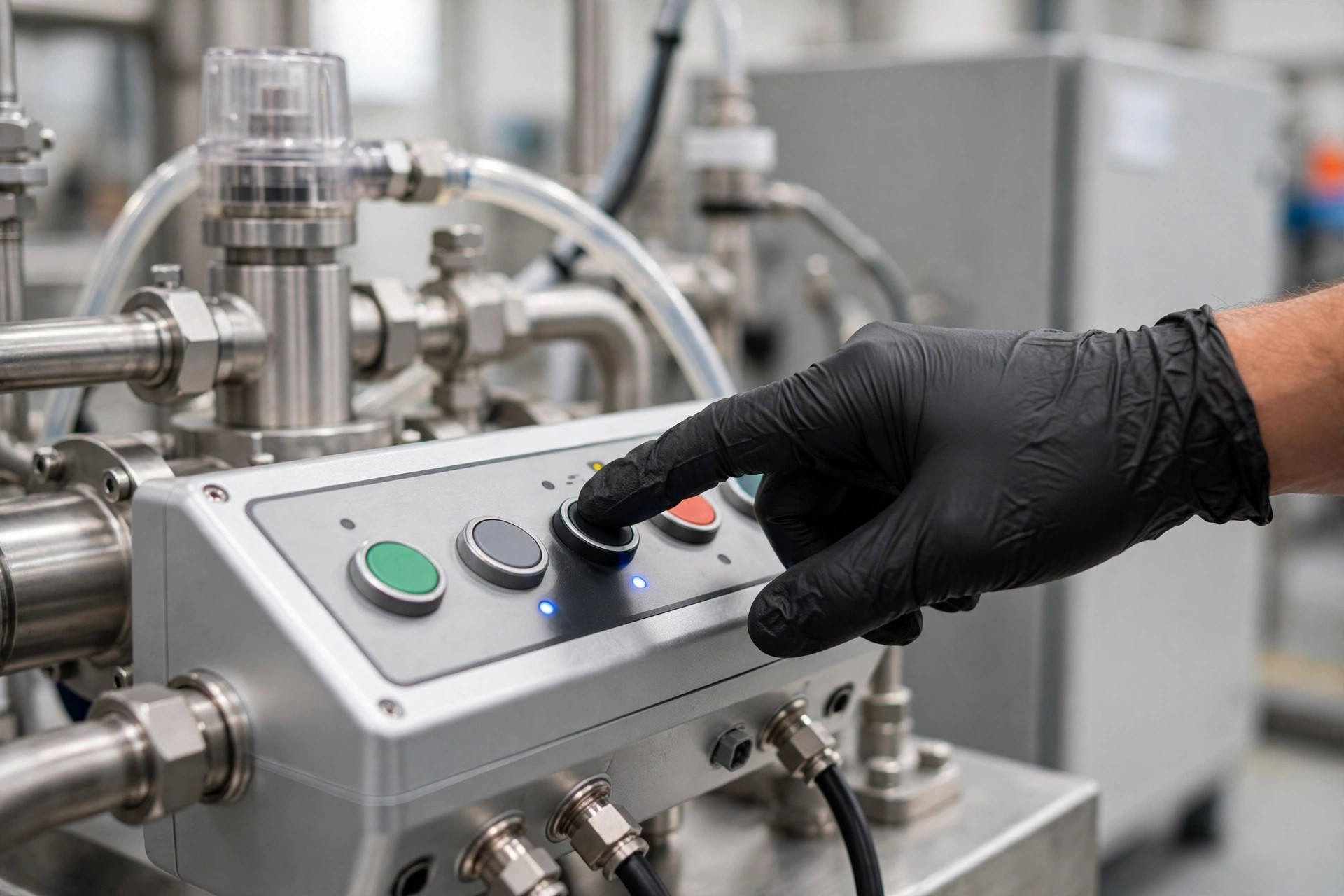

KDV-A 计量泵调试第一步：看懂控制器面板

KDV-A 控制器是一块显示屏加几个操作键：显示屏显示当前流量（百分比）、运行状态、设定量程值，以及 OC（电流过大）、Err（错误）状态提示；操作抓住 AUTO/MANU 切换、手动启停、远程信号端口三个关键点；4~20mA 隔离反馈输出（250Ω MAX）可直接连 PLC 或计算机。位置认全再通电，是不返工的前提。

KDV-A 系列流量压力与电机功率对照

电机功率段划分：0.2KW 覆盖 21H~82H，0.4KW 覆盖 33L~93M，0.75KW 覆盖 14N~24S，1.5KW 覆盖 24H~54L。

KDV-A 计量泵调试第二步：MANU 手动试机

先别急着接自动信号。打到 MANU 模式手动启停，看三件事：泵能不能正常启停、显示屏当前流量百分比有没有随调节变化、出液是否正常。手动试机没问题再往下走，手动转不顺，查自动信号没有意义。

KDV-A 计量泵调试第三步：切 AUTO 接 4~20mA 信号

手动试机正常后切到 AUTO 模式，接入外部 4~20mA 信号。KDV-A 直接接收该信号自动调节流量实现比例控制：信号变化电机转速跟着变，流量在全量程内连续可调，电机转速由霍尔元件经 3 相 PWM 控制。从小信号往大信号慢慢给，看流量百分比是否跟着走，确认比例关系正常后接正式控制回路，这是必须验证的一环。

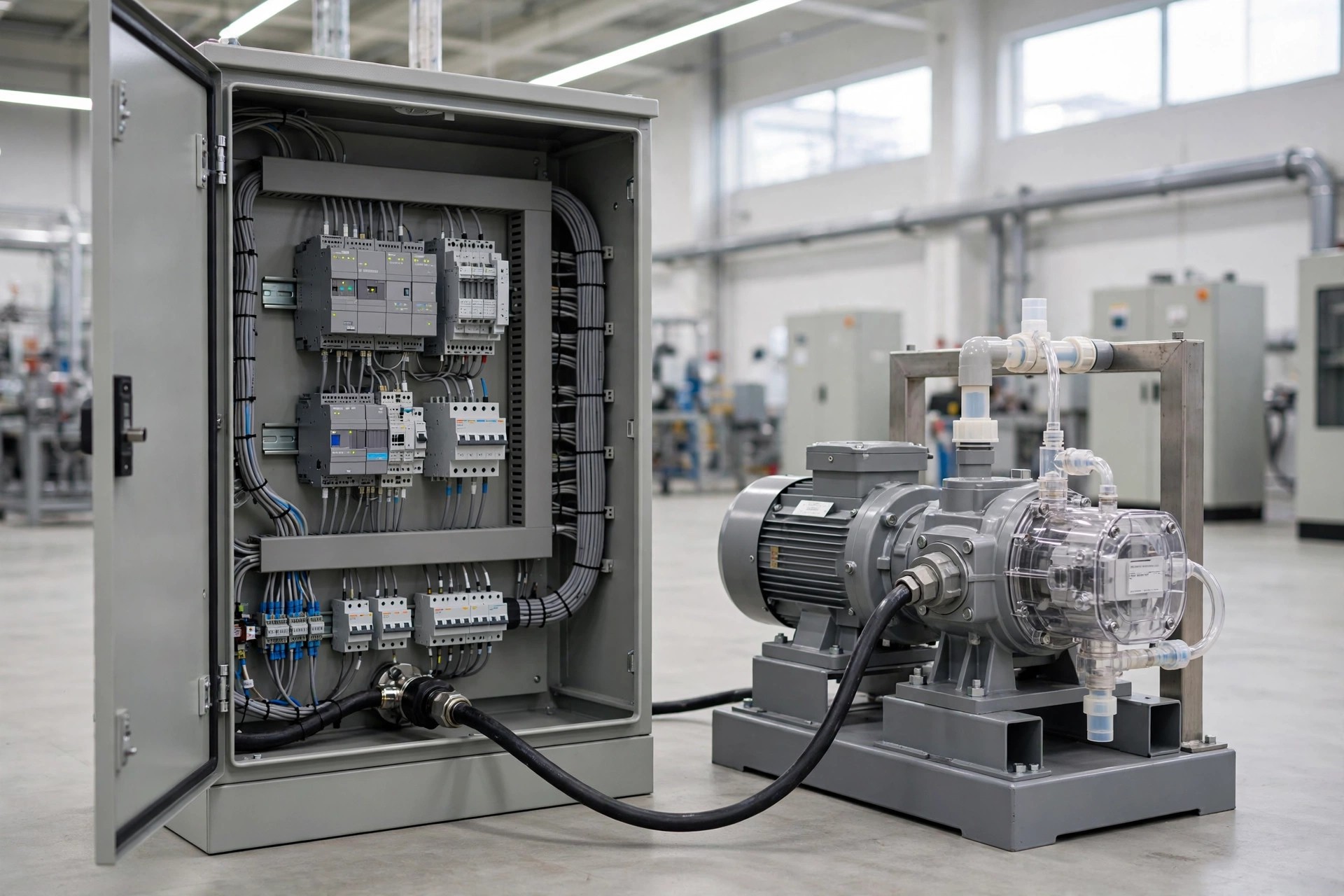

KDV-A 计量泵调试第四步：确认反馈输出与 PLC 对接

KDV-A 预装隔离的 4~20mA 反馈输出，可直连 PLC 或计算机。反馈线接 PLC 模拟量输入，对比 PLC 读数和显示屏百分比是否一致。注意反馈输出最大负载 250Ω，PLC 输入阻抗别超标，超了信号会被拉偏。反馈对不上，先查负载再查接线；远程信号输入端口极性上电前确认，接反自动模式不动作。

KDV-A 计量泵调试第五步：OC 和 Err 自查

显示屏出现 OC，表示电流过大，先停泵。查三处：出口管路堵没堵（阀门没开、过滤器堵死都会让电流上去）、电源是否为铭牌规定的 220VAC 单相/三相、泵头负载是否异常。复位前先找到过载原因，不然还会再跳。

显示屏出现 Err，表示错误状态。先查远程信号输入端口的接线和信号源，信号断线、超限都可能报 Err；再查设定量程值有无误改。设定值数据自动存储，断电不丢失，一次误操作也会被记住，结束前复核一遍。

KDV-A 计量泵调试收尾：断电记忆确认

最后：确认设定值存好。设定值数据自动存储，断电再上电，控制器回到断电前的设定。记下设定量程值，断电再上电看显示值与运行状态是否一致，不一致查接线，别等投运才发现设定丢了。

结论

KDV-A 计量泵调试按六步走：看懂面板、MANU 手动试机、切 AUTO 接 4~20mA 信号验证全量程连续可调、确认反馈输出与 PLC 对接（注意 250Ω 最大负载）、OC 查管路电源、Err 查信号接线、最后断电验证设定值存储。

常见问题

Q1：KDV-A 计量泵调试时，应该先用 AUTO 还是 MANU 模式？

A：先用 MANU。手动确认泵能正常启停、流量百分比随调节变化、出液正常，再切 AUTO 接 4~20mA 信号。跳过手动直接上自动，不好定位问题。

Q2：AUTO 模式下流量不随 4~20mA 信号变化，查哪里？

A：先确认控制器在 AUTO 模式，再查远程信号端口的接线极性和信号源。接反或断线自动模式不动作，这是最常见的接线问题。

Q3：显示屏显示 OC 是什么意思？怎么处理？

A：控制器显示 OC，表示电流过大。先停泵，查出口管路是否堵塞、电源是否为铭牌规定的单相或三相 220VAC、泵头负载是否异常，找到原因再复位。

Q4：显示屏显示 Err 是什么意思？怎么处理？

A：Err 表示错误状态。先查远程信号接线和信号源，再检查设定量程值有无误改。设定值自动存储，结束前复核一遍。

Q5：PLC 反馈值和显示屏对不上，查哪里？

A：先查反馈回路负载。KDV-A 反馈输出最大负载 250Ω，PLC 输入阻抗超标会把信号拉偏。对不上先查负载接线，再查 PLC 量程配置。
