KDV-A 反馈信号：隔离 4~20mA 输出接 PLC/DCS

泵在干活，控制室却看不见

很多现场是这样：KDV-A 计量泵在加药间按设定流量稳定运行，但中控室的操作员只能看到"泵在转"，看不到它实际输出了多少流量。想确认加药量，要么派人去现场看控制器显示屏，要么等化验结果出来再反推。问题不在泵，而在信号只走了一个方向——控制信号进去了，运行状态没出来。

这次讲的是反方向：KDV-A 4-20mA反馈信号

之前介绍过 KDV-A 接收外部 4~20mA 控制信号实现自动调节，那是控制室对泵"发号施令"的方向。今天讲的是反方向：KDV-A 预装了隔离 4~20mA 反馈信号输出，可以直接与 PLC 或计算机连接，把泵的运行状态实时送回控制室。一个负责下指令，一个负责报状态，两者合在一起，才是一套完整的远程加药监控。

KDV-A 4-20mA反馈信号的两个硬参数

资料里关于这路输出的描述很具体：预装隔离 4~20mA 反馈信号输出，可直接与 PLC 或计算机连接；控制器端的 4~20mA 隔离输出，负载能力 250Ω MAX。"隔离"意味着泵侧电路与外部系统电气隔离，现场的地电位波动和干扰不会顺着信号线窜进控制器；250Ω MAX 是这路输出能驱动的最大负载，接 PLC 的模拟量输入模块时，要先确认输入阻抗在这个范围内。

反馈与控制的闭环分工

KDV-A 控制器的显示屏会显示当前流量（百分比），反馈信号输出的就是与这个运行状态对应的 4~20mA 信号。闭环是这样分工的：PLC 发出控制信号设定目标流量，泵按指令调节，KDV-A 4-20mA反馈信号把实际运行状态送回 PLC，PLC 对比设定值和反馈值，就能判断加药过程是否正常。有了这条回路，"设定了多少"和"实际跑了多少"在中控室一屏可见，巡检不用再靠腿。

KDV-A 系列主要机型参数

反馈信号的量程与所选机型的流量范围对应，选型时先按工艺的流量和压力要求定机型，再规划信号接入，顺序不要颠倒。

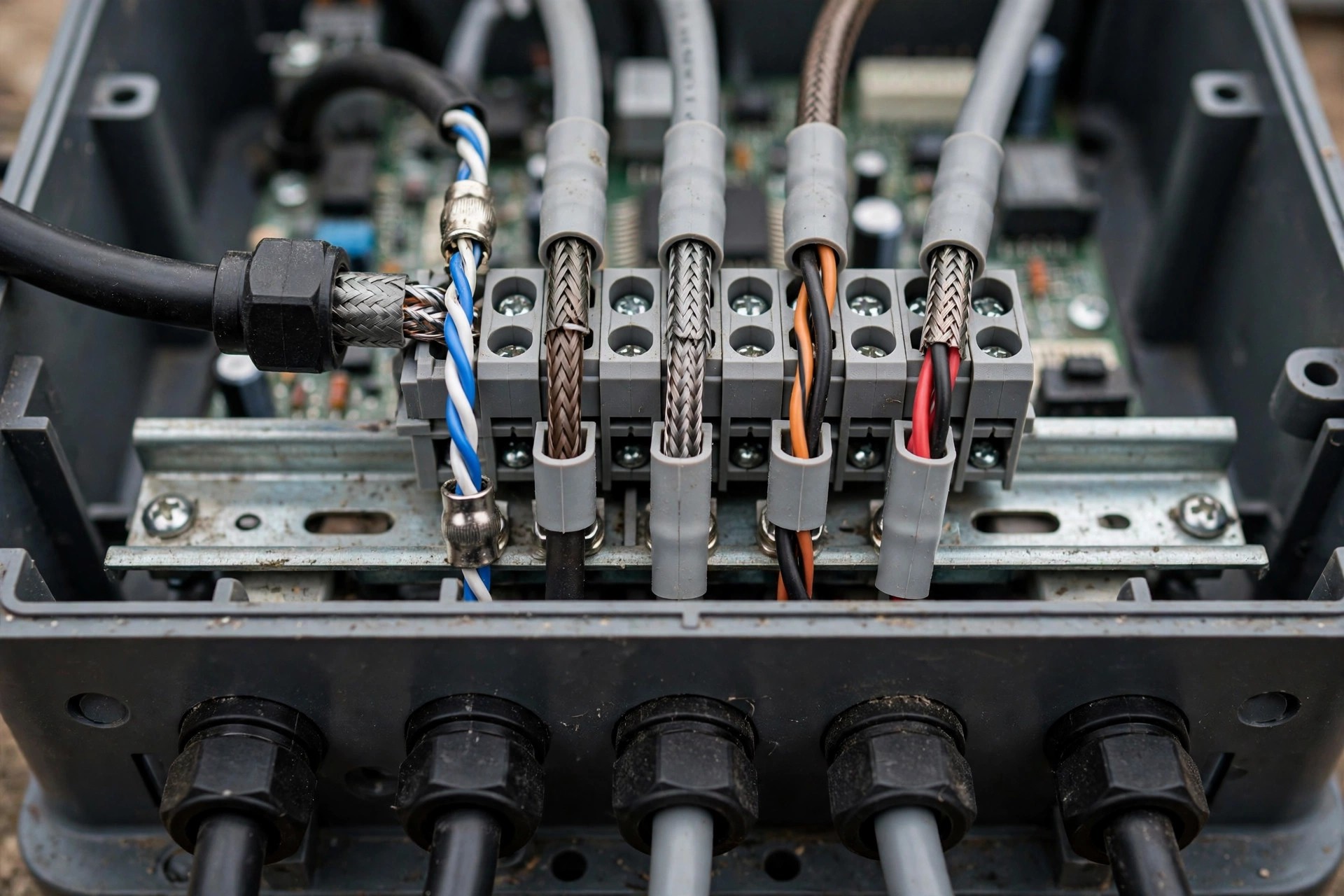

现场接线的三个注意点

第一，用屏蔽线，单端接地，减少变频器和动力线对弱电信号的干扰；第二，确认 PLC 模拟量通道的输入阻抗不超过 250Ω，否则输出带不动，读数会失真；第三，反馈和控制是两路线，控制信号进、反馈信号出，不要共用一对线，也不要在中间转接过多端子。每多一个端子，就多一个接触不良的风险点。

什么场景最需要这路反馈

无人值守的加药间最需要。泵房离中控室几百米，操作员在屏幕前就能看到每台泵的实时流量，异常波动第一时间报警。第二是多泵并联的场合，几台泵的反馈信号进 DCS 做加总，系统总加药量实时可查。第三是做加药记录和审计的场合，反馈信号进上位机存历史曲线，出了问题有数据可查。

结论

KDV-A 的隔离 4~20mA 反馈信号输出，把"泵在现场干了多少"这件事变成了控制室屏幕上的实时数据。控制信号负责下指令，反馈信号负责报状态，一进一出构成闭环，远程流量监控才算真正落地。选型时确认好 250Ω 的负载上限，接线时做好隔离与屏蔽，这路信号就能长期稳定工作。

Q： 反馈信号和控制信号是一回事吗？

A： 不是。控制信号是 PLC 发给泵的指令，告诉泵"跑多少"；KDV-A 4-20mA反馈信号是泵发给 PLC 的状态，告诉控制室"实际跑了多少"。一进一出，方向相反，分工不同。

Q： 反馈输出能直接进 PLC 吗？

A： 能。KDV-A 预装的就是隔离 4~20mA 反馈信号输出，资料明确写了可直接与 PLC 或计算机连接。接线前确认 PLC 模拟量输入通道的阻抗在 250Ω 以内即可。

Q： "隔离"在这里起什么作用？

A： 泵侧电路和外部系统电气隔离，现场的地电位差和电磁干扰不会顺着信号线影响控制器，也不影响信号精度。这对加药间这种电机、变频器多的环境很重要。

Q： 不接反馈信号，泵能正常用吗？

A： 能。泵的本地控制和显示屏不受影响，显示屏照常显示当前流量百分比。反馈信号是为远程监控准备的，不接只影响中控室看不见实时状态。

Q： 反馈信号读数不准一般先查哪里？

A： 先查接线：屏蔽层是否单端接地、端子是否松动、PLC 输入阻抗是否超过 250Ω。再看控制器显示屏的流量百分比是否正常，以此区分是信号传输问题还是泵本身的问题。
