千世 AX/KS 安装配件清单：止回阀/底阀/法兰/L型/T型接口怎么配

买泵先看清单：计量泵安装配件为什么不能漏

千世 AX/KS 小型计量泵随机配的配件很全：止回阀、底阀（带过滤网）、法兰接口、L 型接口、T 型接口。但配件全不等于装得对：底阀装错位置会吸不上液，止回阀装反会倒流，接口选错会漏液。开工之前先把这份计量泵安装配件清单过一遍，弄清楚每个配件装在哪、起什么作用，现场一次装到位。

止回阀：吸入管路和排出管路各守一端

止回阀只允许液体单向流动。吸入侧的止回阀装在泵头进口，保证每次冲程吸进来的药液不回流；排出侧的止回阀装在泵头出口之后，系统停机时防止管路里的液体倒灌回泵头。出液管路进入锅炉、高压容器这类承压设备之前，必须装单向止回阀，这是硬性要求。装的时候认准流向箭头，装反了等于没装。

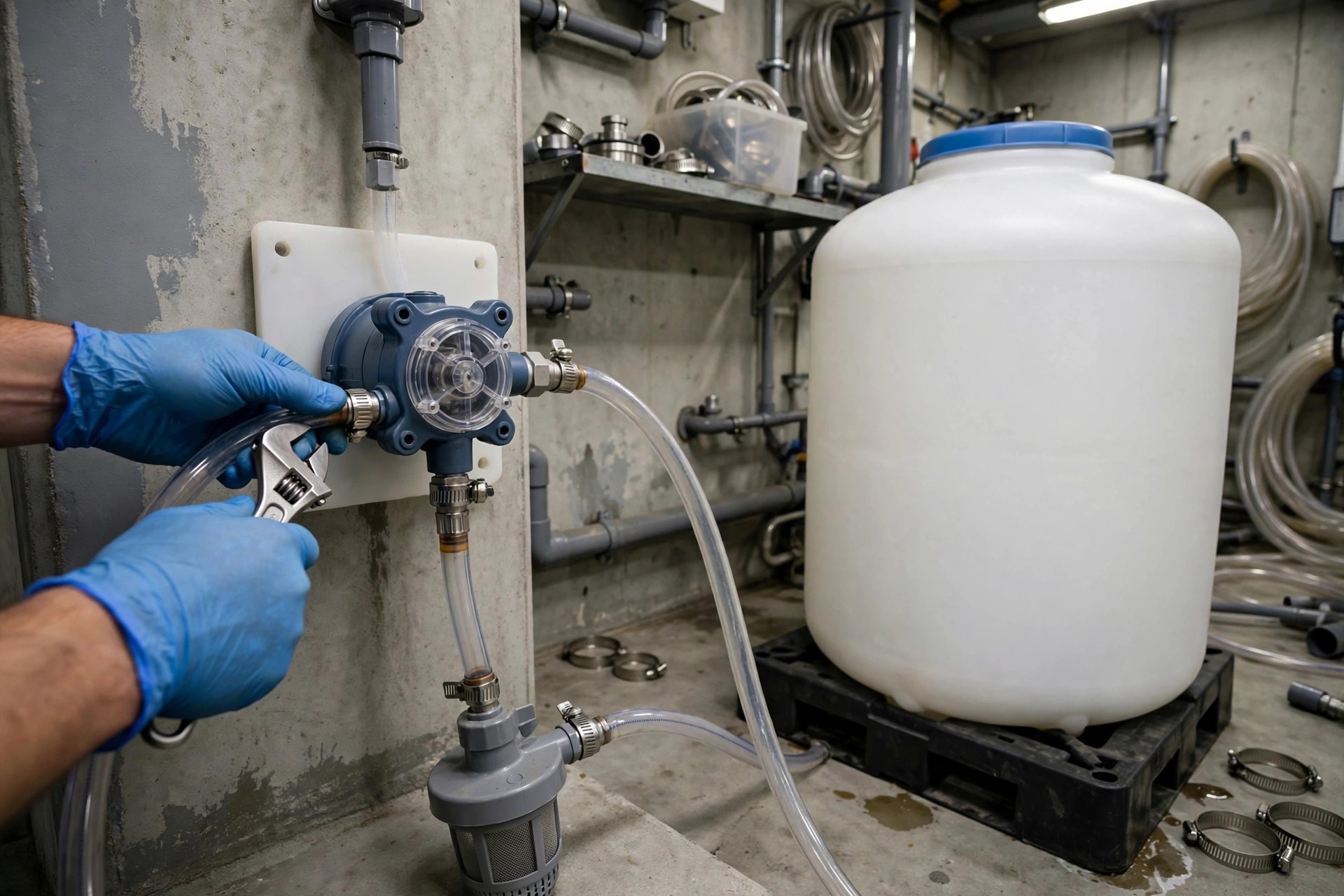

底阀：带过滤网的一端为什么要沉在药液箱里

底阀装在吸入管路的最末端，浸在药液箱液面以下。它有两个作用：一是停机时托住管路里的液柱，让吸入管路保持灌液状态，下次启动不用重新引液；二是自带的过滤网拦住药液里的颗粒杂质，保护泵头里的阀球阀座不被划伤。吸入管路要求管径大于泵吸入口、尽量短而直，底阀就装在这条短管的末端。

法兰接口：什么时候不用软管改用法兰

AX/KS 的接口类型分三种：H 是软管连接，F 是法兰连接，X 是其他特殊形式。软管连接装拆方便，适合小流量、低压、经常需要拆洗的场合；法兰连接是刚性连接，密封面压得紧，适合管路固定、不常拆动的场合。选型时看型号里的接口代码：带 F 的就是法兰接口，配管时按法兰标准对接。压力高、管路粗的场合优先选法兰。

L 型接口与 T 型接口：拐弯和分流的管路机关

L 型接口用在管路需要拐弯的地方，一个 L 型接口代替两个直接头加一段弯管，少两个接头就少两个潜在漏点。T 型接口用在管路需要分支的地方，比如一台泵要同时给两个投加点供药，或者主管路上要引出一路去排气阀。L 型和 T 型接口的材质要跟接液端材质匹配，泵头是 PVdF 的，接口就不要用不耐腐蚀的材质。

计量泵安装配件与管路位置对照表

配件配错的三个典型坑

第一个坑是底阀没沉到液面以下，吸入管吸进空气，泵空转加不上药。第二个坑是止回阀装反，停机后管路液体倒灌，泵头憋压。第三个坑是接口材质跟介质不匹配，比如输送腐蚀性药液却用了不耐腐蚀的接口，用几个月就渗漏。这三个坑的共同点是：泵本身没问题，问题全出在计量泵安装配件的搭配上。

结论

止回阀守方向、底阀守吸入、法兰守连接、L 型 T 型守走向，一套计量泵安装配件各有各的位置，装对了泵才能稳定加药。安装前对照管路位置表逐项核对，材质、流向、位置三项确认无误再开机。韩国千世计量泵 AX/KS 系列的配件体系是原厂配套设计，优先用原厂配件，替换件也要按同一材质标准选。

常见问题 FAQ

Q：底阀的过滤网多久清理一次？

A：看药液洁净程度定，药液有结晶或杂质多的场合每班检查，干净的药液每月检查一次，网堵了直接影响吸入。

Q：止回阀可以只装排出侧、吸入侧不装吗？

A：不可以。吸入侧止回阀保住每次冲程的吸入量，排出侧止回阀防止停机倒灌，两侧各有分工，缺一侧都会影响计量精度。

Q：软管连接和法兰连接后期能互换吗？

A：看泵头接口形式，AX/KS 型号里的接口代码 H 和 F 对应不同的泵头连接结构，订货时就要定好，后期互换要换泵头。

Q：T 型接口分流后两路流量不一样怎么办？

A：分支后每路加装调节阀或按管路阻力重新核算，T 型接口只解决分流不解决分配，流量分配要靠阀门调。

Q：L 型接口能代替弯头用在高压管路上吗？

A：要看接口的承压等级和材质，超过承压范围的管路拐弯要用金属弯头加法兰，不能只靠塑料 L 型接口硬扛。
