KHV-A 液压隔膜泵法兰连接：STS KS20K 15A 安装要点

四款型号、一个法兰：为什么接口要统一

KHV1-A 系列一共四款：KHV1-A-51S、KHV1-A-12S、KHV1-A-32S、KHV1-A-72S，最大流量从 50 ml/min 到 720 ml/min，最大压力都是 10 kgf/cm²，电机功率都是 200 W。四款型号的进出口法兰统一为（STS）KS20K 15A。接口统一的好处很实在：备用法兰、垫片、螺栓只备一种规格，四款泵的管路可以按同一标准施工，后期换泵不用改管。

先认清接口：KHV-A法兰连接的四个固定参数

做 KHV-A法兰连接之前，先把四个固定参数记牢：法兰规格是（STS）KS20K 15A，材质不锈钢；四款型号的法兰规格完全相同；最大压力 10 kgf/cm²，法兰的承压等级要覆盖这个压力；电机功率 200 W，泵体振动小但长期运行仍要考虑防松。参数记牢了，备件和施工标准就不会错。

管路对接：法兰面与管路法兰怎么配

做 KHV-A法兰连接时，泵侧法兰和管路侧法兰必须是同一规格，KS20K 15A 对 KS20K 15A，口径、螺栓孔距、密封面形式都要对上。两片法兰面贴合前检查密封面有没有划伤、锈点，有损伤先处理再装。法兰面之间放垫片，垫片材质按输送介质选，腐蚀性介质用耐腐蚀垫片。管路侧法兰焊接或装配时保证与泵侧法兰平行，错口硬拧会把泵头拧变形。

密封要点：垫片与螺栓的装配顺序

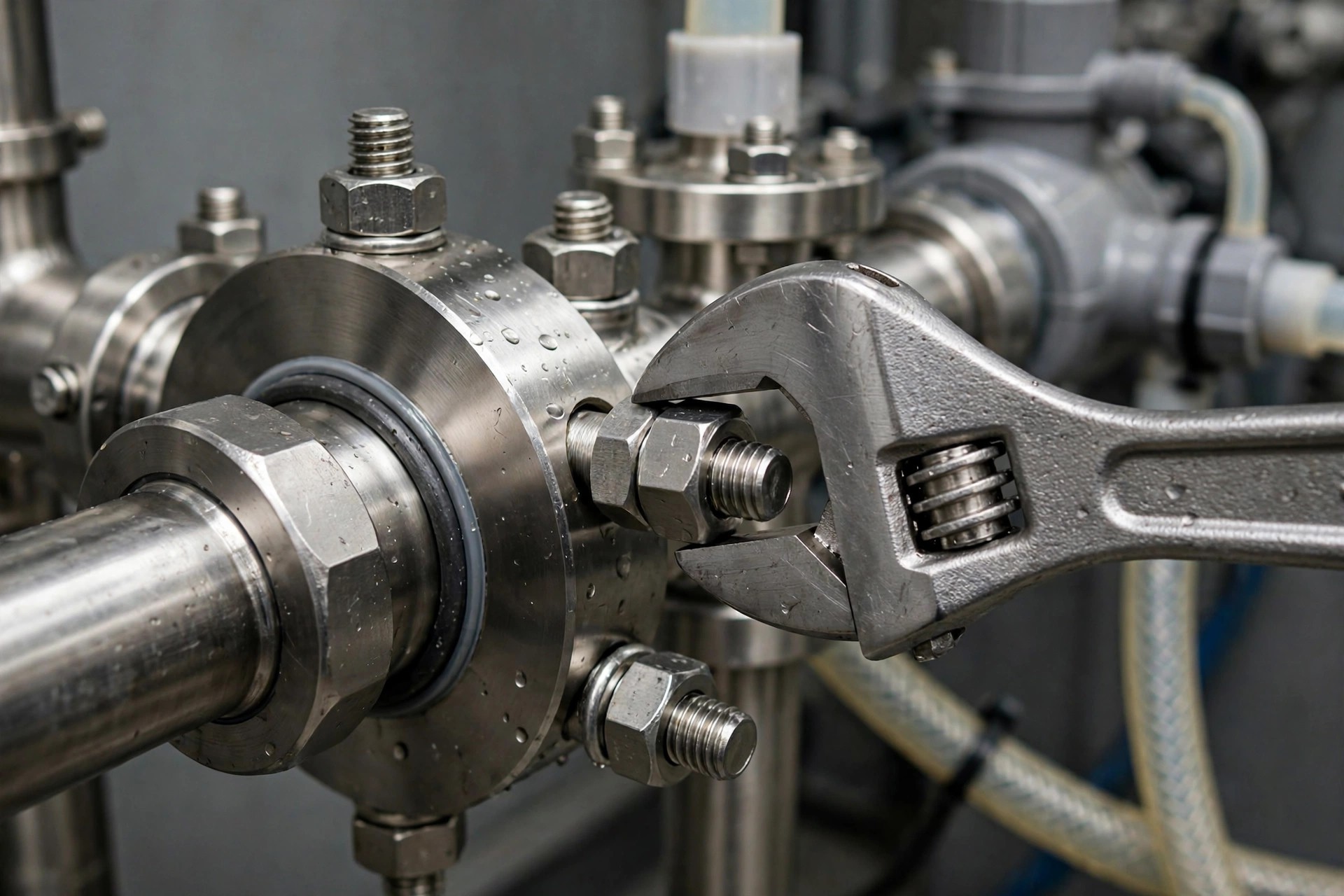

密封靠垫片被均匀压紧。装配顺序是：先把垫片摆正放在两片法兰之间，螺栓全部穿入并用手带上螺母，然后按对角顺序分两到三轮逐步拧紧。一次把一颗螺栓拧死再拧下一颗，垫片会被挤偏，密封面受力不均，运行一段时间就渗漏。拧紧后检查法兰间隙，圆周方向间隙基本一致才算合格。

承重要点：别让管路重量压在泵头上

KHV1-A 是液压隔膜泵，泵头是精密部件，管路的重量不能直接压在法兰上。法兰两侧的管路要设独立支架或吊架，管路重量由支架承担，法兰只负责密封连接。长管路还要考虑热胀冷缩和振动，在靠近泵的法兰外侧留一段柔性连接或足够的支架间距。泵头长期受外力，隔膜腔体受力不均，会影响计量精度和使用寿命。

KHV1-A 四款型号法兰连接对照表

四款型号流量从 50 到 720 ml/min 拉开四档，法兰、压力、冲程距离、电机功率全部统一。选型时只看流量档，安装时只按一种法兰标准施工。

安装完成后的检查清单

法兰装完不要急着开泵，先走一遍检查：螺栓按对角顺序复拧一遍，确认没有松动；法兰间隙圆周均匀，垫片没有被挤出；管路支架受力，泵头法兰不受管路重量；进出口管路标识清楚，流向正确。试运行时先低流量运行，观察法兰密封面有没有渗漏，确认无渗漏再升到正常流量。

结论

KHV-A法兰连接的核心就三句话：规格统一按（STS）KS20K 15A 备件施工，对角分轮拧紧保证密封均匀，管路重量用支架承担不压泵头。四款 KHV1-A 型号共用一套法兰标准，安装和备件都省事。韩国千世计量泵的 KHV-A 系列是液压隔膜结构，法兰装得正、压得匀、不受力，泵才能长期稳定计量。

常见问题 FAQ

Q：四款 KHV1-A 的法兰垫片能通用吗？

A：能。四款型号的法兰规格都是（STS）KS20K 15A，垫片按同一规格备，材质按输送介质选，一种备件覆盖四款泵。

Q：管路侧法兰和泵侧法兰规格不一致怎么办？

A：KHV-A法兰连接要求两侧规格一致，必须换成一致的规格，KS20K 15A 对 KS20K 15A。规格不一致硬装，螺栓孔对不上、密封面压不实，开机必漏。

Q：法兰螺栓拧紧有什么顺序要求？

A：按对角顺序分两到三轮逐步拧紧，不要一次拧死一颗。分轮拧紧让垫片均匀受压，是法兰密封不漏的关键。

Q：泵头法兰可以直接承重吗？

A：不可以。管路重量由独立支架承担，法兰只负责密封。泵头长期受外力会影响隔膜腔体受力，进而影响计量精度。

Q：试运行时法兰面轻微渗漏怎么处理？

A：先停机泄压，按对角顺序复拧螺栓；复拧后还漏就拆开检查垫片是否挤偏或密封面有损伤，换垫片重装。
