底阀和出口止回阀别装反：计量泵止回阀安装位置与功能分工

计量泵止回阀安装位置搞反，是加药系统现场最常见的安装错误之一。底阀和出口止回阀都是只允许液体单向流动的阀门，外形相似、原理相近，却一个守吸入端、一个守排出端，分工完全不同。装错位置轻则流量不准、泵空转，重则液体倒流损坏泵头。

计量泵止回阀安装位置总览：一个吸入端、一个排出端

先记总原则：底阀装在吸液管底部，出口止回阀装在出液管路进入锅炉或高压容器之前。两者都只允许液体单向流动，但方向相反——底阀让药液从药液桶流向泵头，出口止回阀让药液从泵头流向投加点。再把吸液管和出液管两端的截止阀配齐，检修时关闭隔离，泵就能单独拆下来维护。

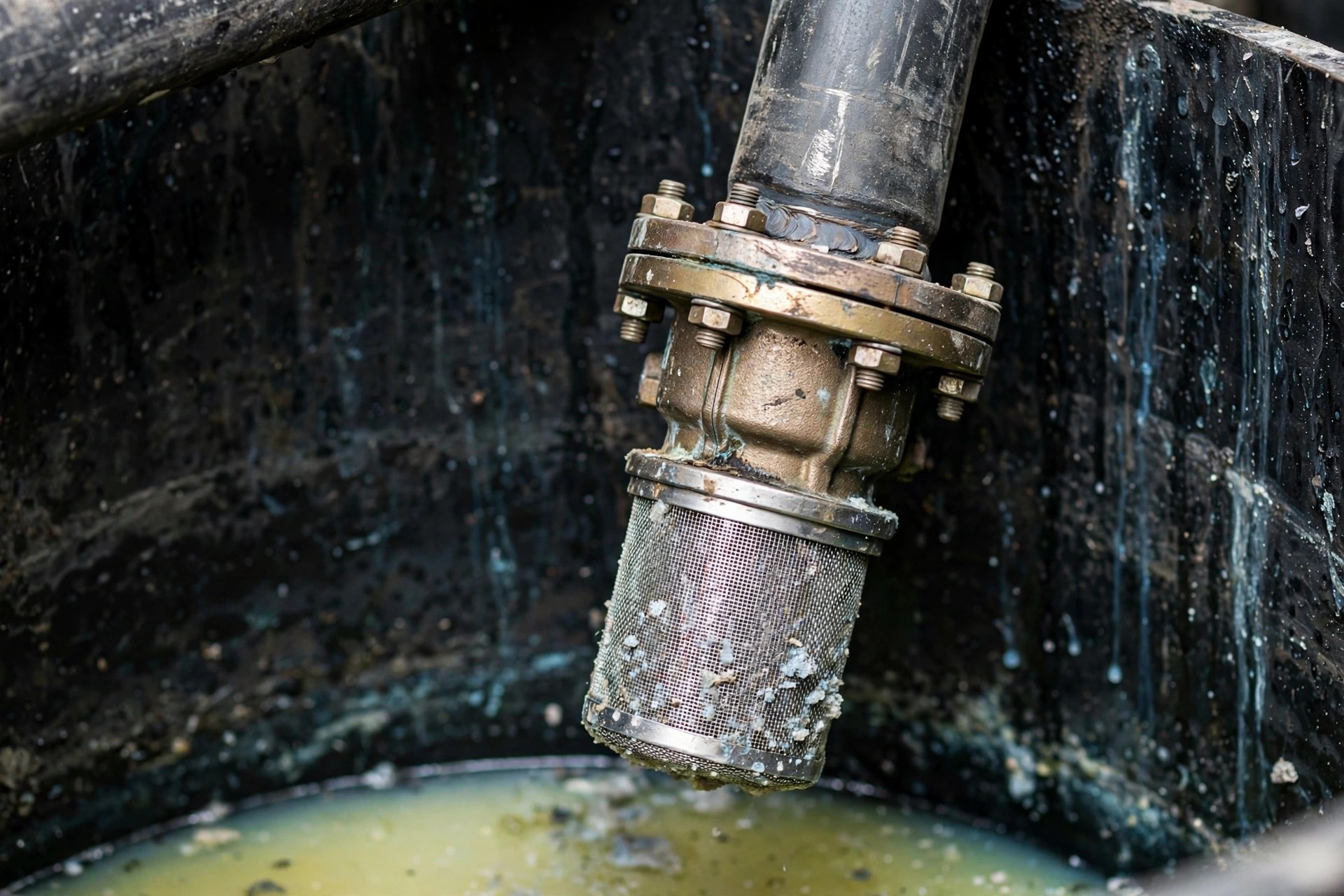

吸入端：装在吸液管底部的带滤网底阀

底阀固定在吸液管插入药液桶的那一端，阀体自带过滤网。它有两个作用：一是防止停机后吸液管里的液体回流进药液桶，让吸入管路始终保持充满状态，泵下次启动不用重新引液；二是滤网拦截药液里的颗粒杂质，防止颗粒进入泵头磨损阀球和阀座。吸入端阀门的核心任务，就是保住泵的吸液条件和接液端清洁度。

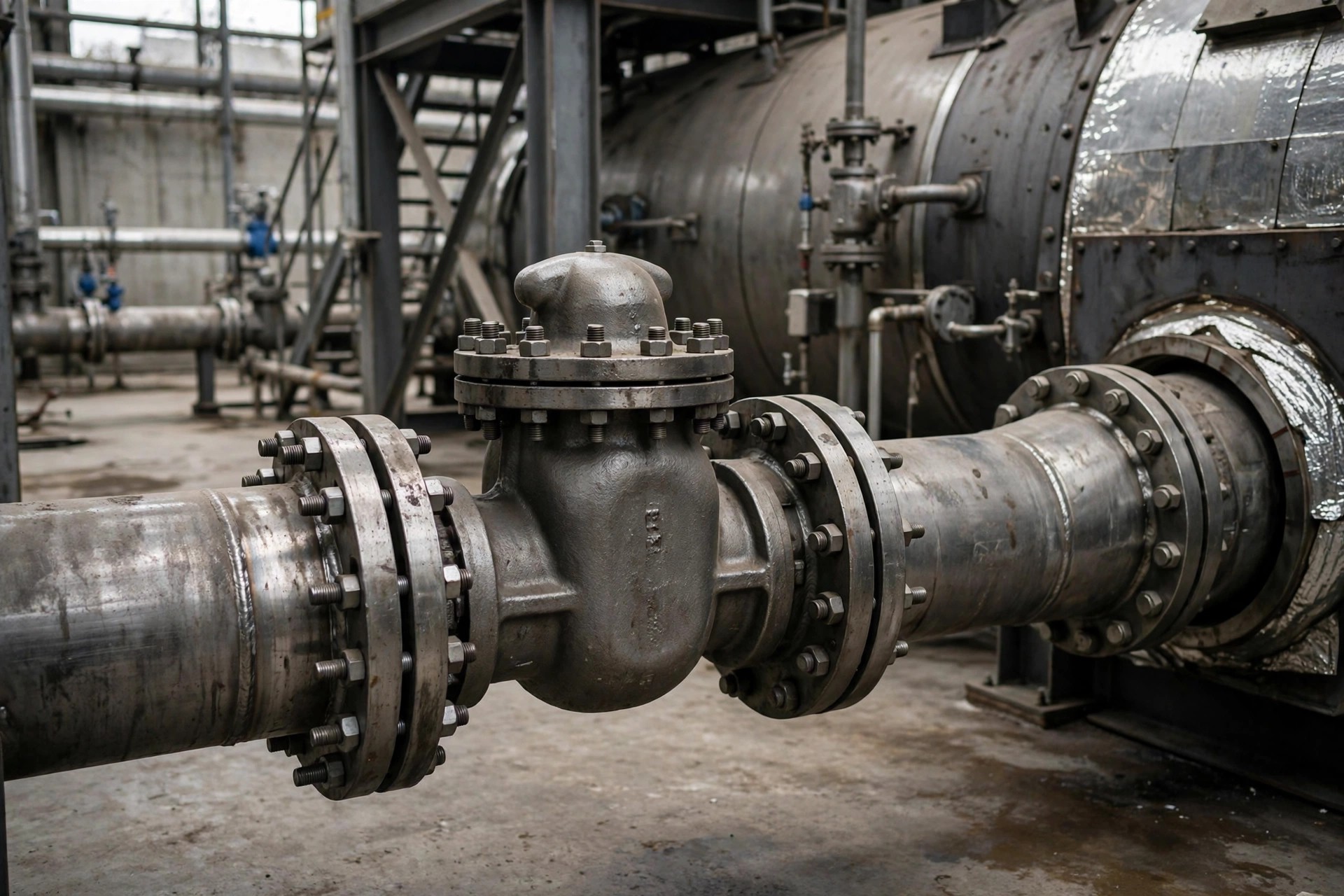

排出端：进入锅炉和高压容器前的单向止回阀

出口止回阀安装在出液管路上、进入锅炉或高压容器之前的那一段，专门负责排出端防倒灌。当锅炉内部压力高于泵出口压力时（比如泵停机的一瞬间），止回阀立刻关闭，把试图倒灌的液体挡在外面，保护泵头不受高压冲击。AX/KS 安装配件清单里，止回阀和带过滤网的底阀是固定搭档，另有法兰接口、L型接口、T型接口供不同管路选用。

底阀和出口止回阀功能对照表

装错位置会出现什么故障

止回阀安装一旦错位，故障现象很直接。把出口止回阀装到吸液管底部：没有滤网，颗粒杂质长驱直入磨损阀组件；方向再装反，泵根本吸不上液。把底阀装到排出端：密封和耐压都对不上，高压下阀球顶不开，投加量明显下降。最危险的是排出端漏装止回阀，锅炉或高压容器的压力会直接倒灌，液体倒流冲击泵头，严重时会损坏泵体。调试阶段发现流量异常，先核对底阀位置和出口止回阀方向。

止回阀装配顺序：上球套、中阀球、下阀座

阀球装配顺序同样不能错。止回阀内部三个零件的上下顺序是：上面是球套，中间是阀球，下面是阀座。拆洗阀组件后必须按这个顺序复装，顺序颠倒会造成液体倒流，严重的会损坏泵。复装前把球套、阀球、阀座在干净布上按上下顺序摆好，逐个放入，避免反复拆装带入杂质。

吸液管和出液管两端的截止阀：检修隔离用

吸液管和出液管两端各装一只截止阀，不参与流量调节，专门做检修隔离。需要拆泵维护或清洗阀组件时，把两端的截止阀关闭，药液桶一侧和投加点一侧的液体都被隔在管路之外，泵可以单独拆下，整条管路不用放空。平时正常投加时，这两只截止阀保持全开，不要用来节流。

高温与特殊介质：虹吸防止回阀怎么选

如果投加点低于药液桶液位，管路会形成虹吸，只靠出口止回阀还不够，需要单独设置虹吸防止回阀。锅舛型提供耐高温材质的虹吸防止回阀，适用于高温场合的防倒流需求。

结论

底阀和出口止回阀长得像、分工完全不同：一个装在吸液管底部负责防回流加过滤，一个装在进入锅炉或高压容器前的出液管路上负责排出端防倒灌，吸液管和出液管两端的截止阀负责检修隔离。记住计量泵止回阀安装位置的总原则——吸入端底阀、排出端止回阀，装配时再核对一遍上球套、中阀球、下阀座的顺序，投加系统就能长期稳定运行。

常见问题解答

Q：底阀和出口止回阀能互相替代吗？

A：不能。底阀带滤网、装在吸液管底部，负责吸入端防回流和过滤；出口止回阀装在进入锅炉或高压容器前的出液管路上，负责排出端防倒灌，互换使用会出现吸不上液或投加量下降。

Q：底阀装在吸液管中部可以吗？

A：不可以。底阀位置必须在吸液管底部，尽量接近药液桶底部。装在中部，停机后中部以下的管路液体还是会回流进桶，下次启动需要重新引液，底阀保持管路充满的作用就失效了。

Q：出口止回阀装反了有什么现象？

A：泵出口被堵死，药液送不出去，投加量归零，泵头可能憋压。检查时看阀体上的流向箭头，箭头必须指向投加点（从泵头指向锅炉或高压容器）。

Q：吸液管和出液管两端的截止阀平时开着还是关着？

A：正常投加时全开，只在检修时关闭，用来隔离泵和管路。不要用截止阀节流，半开会产生额外压降。

Q：止回阀清洗后怎么确认装配顺序正确？

A：按上球套、中阀球、下阀座的顺序复装；装回管路前对着流向箭头吹气，正向通、反向不通即为正确。顺序颠倒会导致液体倒流，严重时损坏泵。
