千世 KD 系列计量泵的调节表盘采用百分比刻度，读数怎么变成实际流量？计量泵流量刻度换算就是为了解决它：刻度百分比乘以该型号参数表的最大流量，即得清水标定条件下的实际流量。

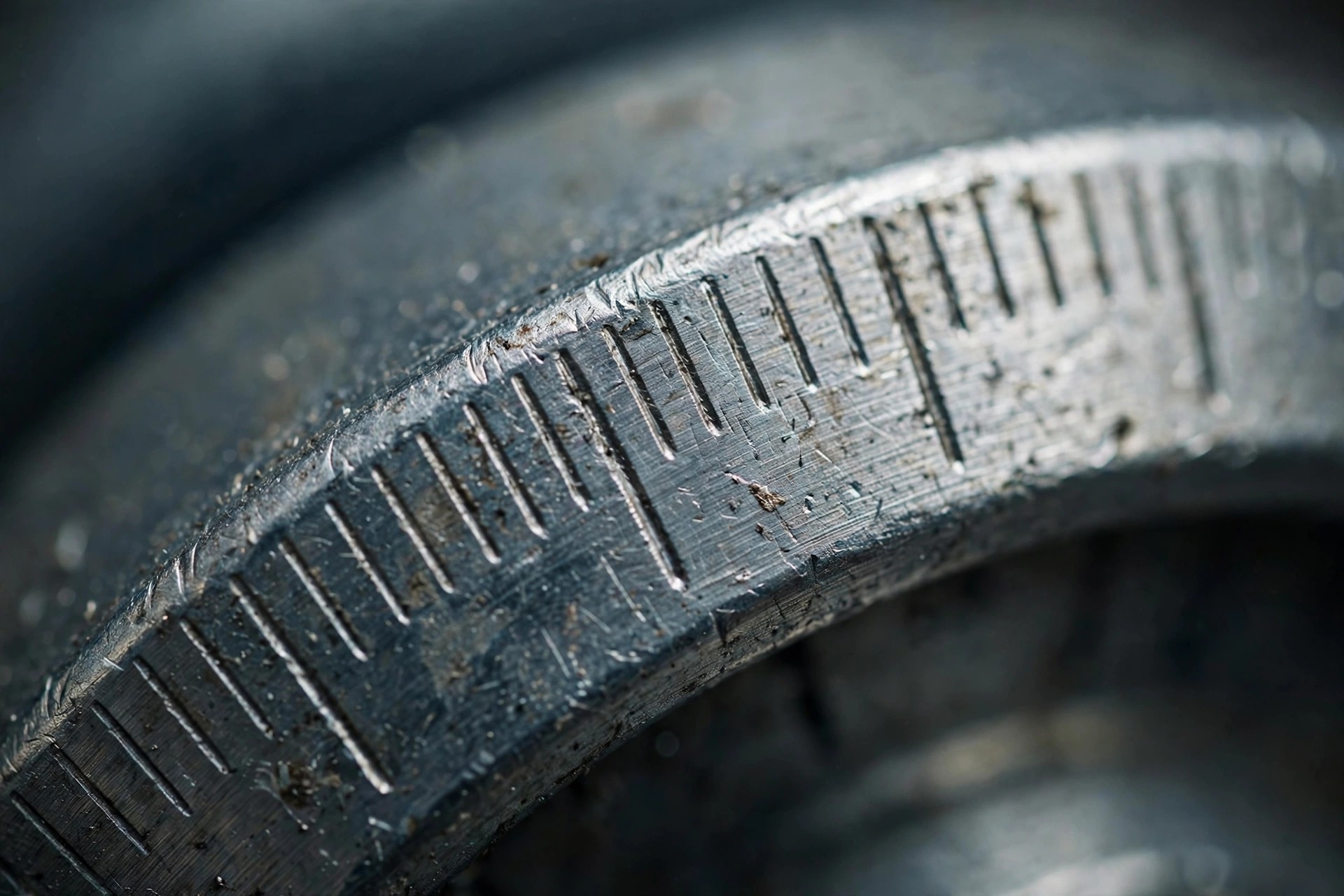

百分比刻度代表什么
KD 系列的冲程调节刻度用百分比表示，读数的含义是相对值而非绝对流量。刻度 50% 表示泵当前输出为该型号额定最大流量的百分之五十，同一个刻度值在不同型号、不同频率下对应不同实际流量，所以必须做计量泵流量刻度换算。
计量泵流量刻度换算的换算公式
刻度换算公式只有一个：实际流量 = 刻度百分比 × 参数表最大流量。刻度百分比从泵头表盘上读出，最大流量从该型号在对应频率下的参数表查得。举例，某 KD 型号在 50Hz 下最大流量为 2900 ml/min，刻度调到 50%，实际流量就是 2900 × 50% = 1450 ml/min。公式简单，关键是频率是否对应、型号是否查对。
清水标定是换算的前提条件
参数表上的最大流量是在清水标定条件下测得的基准值，介质粘度、管路背压都会影响实际输出。介质越稠、出口压力越高，实际流量越偏离换算结果。做计量泵流量刻度换算时，先确认介质接近清水、背压在正常区间，换算值才可以直接使用；介质特殊的场合，换算结果只能作为初调参考，再用实测修正。
KD 三款型号的最大流量与换算对照
下面这张表给出三款 KD 型号在明确频率下的最大流量，以及若干刻度对应的实际流量。
| 型号 | 频率 | 参数表最大流量 | 刻度读数 | 换算后的实际流量 |
|---|---|---|---|---|
| KDV-33H | 50Hz | 2900 ml/min | 50% | 1450 ml/min |
| KDV-33H | 60Hz | 3480 ml/min | 50% | 1740 ml/min |
| KDV,H-22H | 50Hz | 210 ml/min | 30% | 63 ml/min |
| KDV,H-53L | 50Hz | 4800 ml/min | 80% | 3840 ml/min |
四个换算实例是怎么算出来的
逐个拆解：KDV-33H 在 50Hz 下最大流量 2900 ml/min，刻度 50%，实际流量为 2900 × 50% = 1450 ml/min；同一型号在 60Hz 下最大流量为 3480 ml/min，刻度同样 50%，实际流量为 3480 × 50% = 1740 ml/min。KDV,H-22H 在 50Hz 下最大流量 210 ml/min，刻度 30%，实际流量为 210 × 30% = 63 ml/min。KDV,H-53L 在 50Hz 下最大流量 4800 ml/min，刻度 80%，实际流量为 4800 × 80% = 3840 ml/min。
20%~100%：刻度的有效流量调节范围
KD 系列的有效流量调节范围是 20%~100%。低于 20% 的区间精度差，不适合长期稳定投加。需要小流量投加应换小一档的型号，不要把刻度压到 20% 以下。
50Hz 与 60Hz：先定频率再换算
同一型号在 50Hz 与 60Hz 下的最大流量不同，KDV-33H 就是 2900 ml/min 与 3480 ml/min 的区别。换算前先确认供电频率，50Hz 用 50Hz 的参数、60Hz 用 60Hz 的参数，刻度读数换算里，这一步最容易被忽略。取错了频率，换算出的实际流量从一开始就是错的。

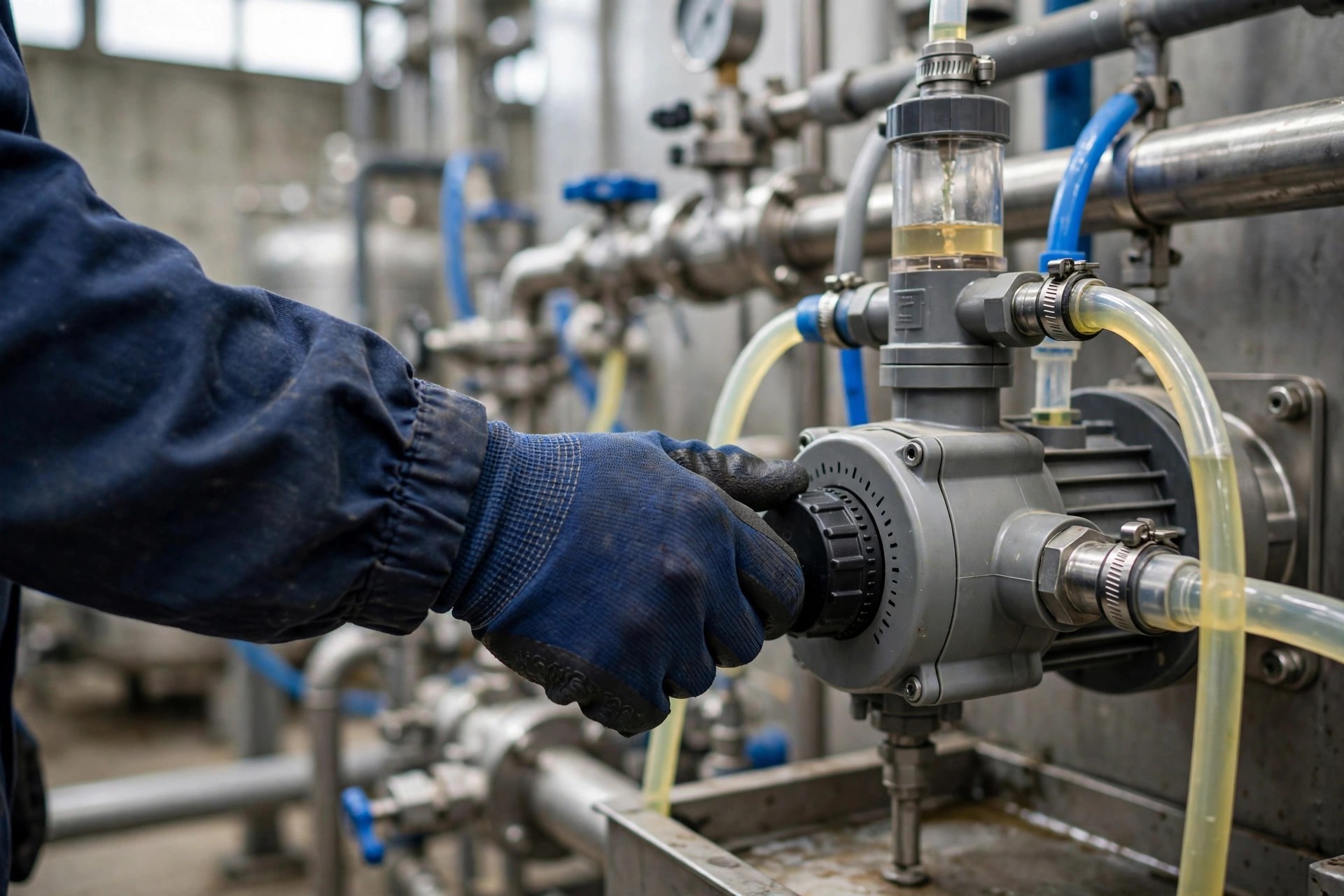

现场读数与刻度换算的注意点
第一，对刻度时目视角度要正，避免视差偏差。第二，流量换算方法只适用于清水或近水粘度的介质，高粘度介质以量筒实测为准。第三，调节后等泵运行稳定再验证实际流量。第四，百分比刻度只表示冲程长度的比例，入口压力变化会带来偏差。
结论
计量泵流量刻度换算的核心就是一句话：刻度百分比乘以同频率下的参数表最大流量，得到清水标定条件下的实际流量。掌握公式、选对频率、遵守 20%~100% 的有效范围、介质特殊时以实测为准，现场读数都能准确换成实际流量。
常见问题解答
Q：刻度 50% 是不是任何 KD 泵都等于一半流量？
A：是，百分比刻度本来就是相对值，50% 就是该型号最大流量的一半。但不同型号的最大流量不同，KDV-33H 在 50Hz 下 50% 对应 1450 ml/min，KDV,H-53L 在 50Hz 下 50% 对应 2400 ml/min，实际流量计算必须代入各自型号的参数。
Q：60Hz 现场的刻度 50% 实际流量是多少？
A：KDV-33H 在 60Hz 下最大流量 3480 ml/min，刻度 50% 对应 1740 ml/min，高于 50Hz 的值，换算前先确认频率。
Q：刻度调到 20% 以下还能用吗？
A：不建议。KD 有效流量调节范围是 20%~100%，低于 20% 的区间输出不稳定、精度差。需要更小的流量应换小一档的型号，而不是把刻度继续压低。
Q：输送的不是清水，换算结果还能直接用吗？
A：不能直接用。换算公式以清水标定为前提，介质变稠、背压增高都会让实际流量偏离换算值，这时只做初调参考，再以实测修正。
Q：现场没有参数表，怎么快速换算？
A：看铭牌上的最大流量与对应频率，刻度百分比乘上去就是实际流量。比如铭牌标 4800 ml/min、50Hz，刻度 80% 就是 3840 ml/min。
