KD 涡轮蜗杆 vs KS 行星齿轮：计量泵传动结构对照

计量泵传动结构决定泵的流量段、扭矩特性和适用场合。千世两大系列走的是两条不同的传动路线：KD 采用涡轮蜗杆减速加可变偏心机构，以大扭矩覆盖 20~45000 ml/min 的宽流量段；KS 以行星齿轮为核心的驱动组件，主打小流量精密加药。本文把两种传动方式放在一起对照，讲清楚传动结构与流量段如何匹配。

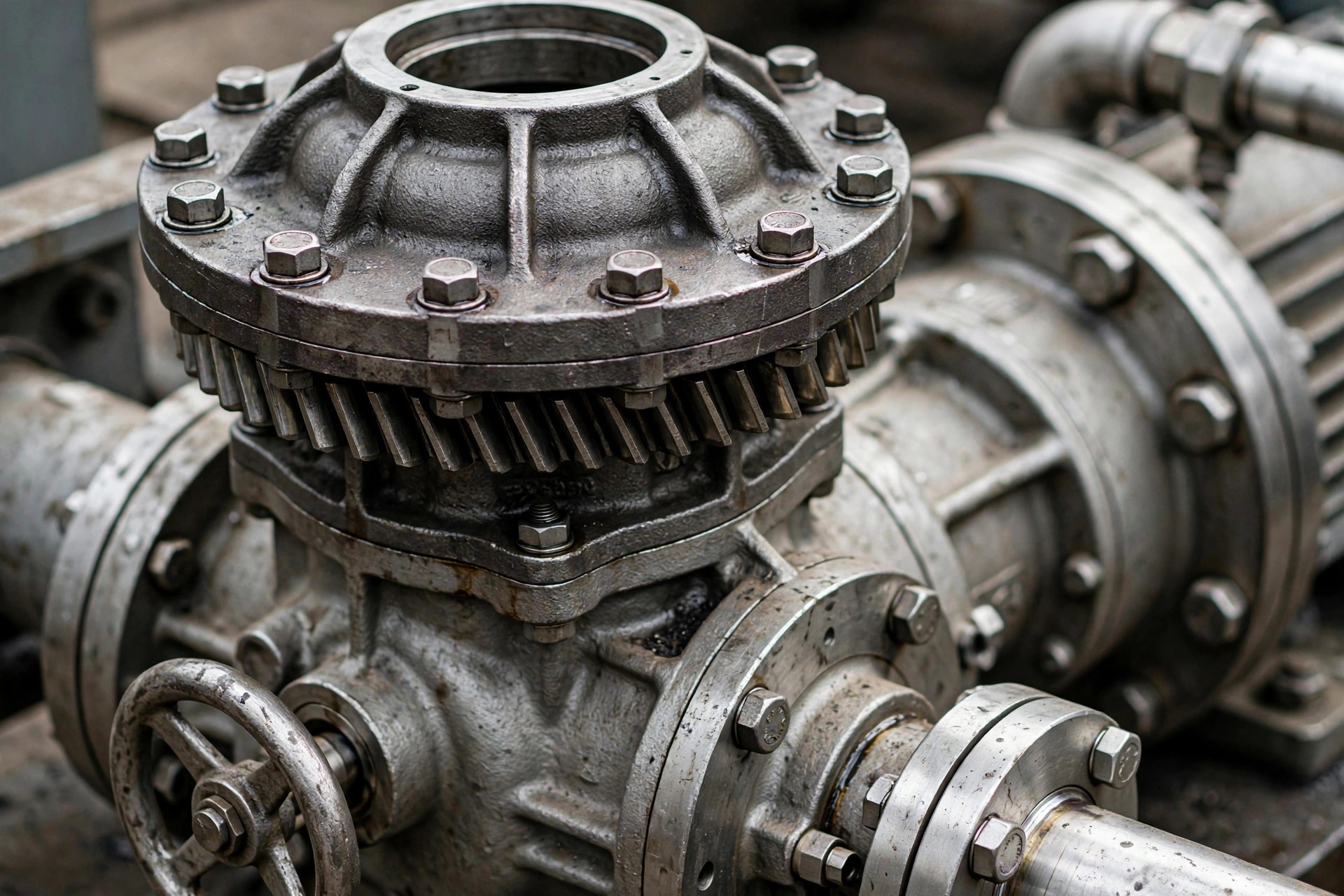

KD 的计量泵传动结构

电机高速旋转先经涡轮蜗杆减速，降低转速、放大扭矩，再进入可变偏心机构：偏心凸轮轴把旋转转成滑块往复运动，滑块带动隔膜变形，完成吸入和排出。涡轮蜗杆传动减速比大且自锁，能把电机功率稳定地转成隔膜推力，这是 KD 覆盖 20~45000 ml/min 宽流量段的基础。

可变偏心机构如何输出往复运动

偏心凸轮轴的偏心量决定滑块行程，也就是冲程长度；冲程长度可调，流量就可以在不换泵的情况下调节。KD 冲程数为 48/58 或 96/116 SPM，不同机型对应不同频率档。滑块与隔膜直接联动，传动路径短，长期连续运行的流量重复性有保障。

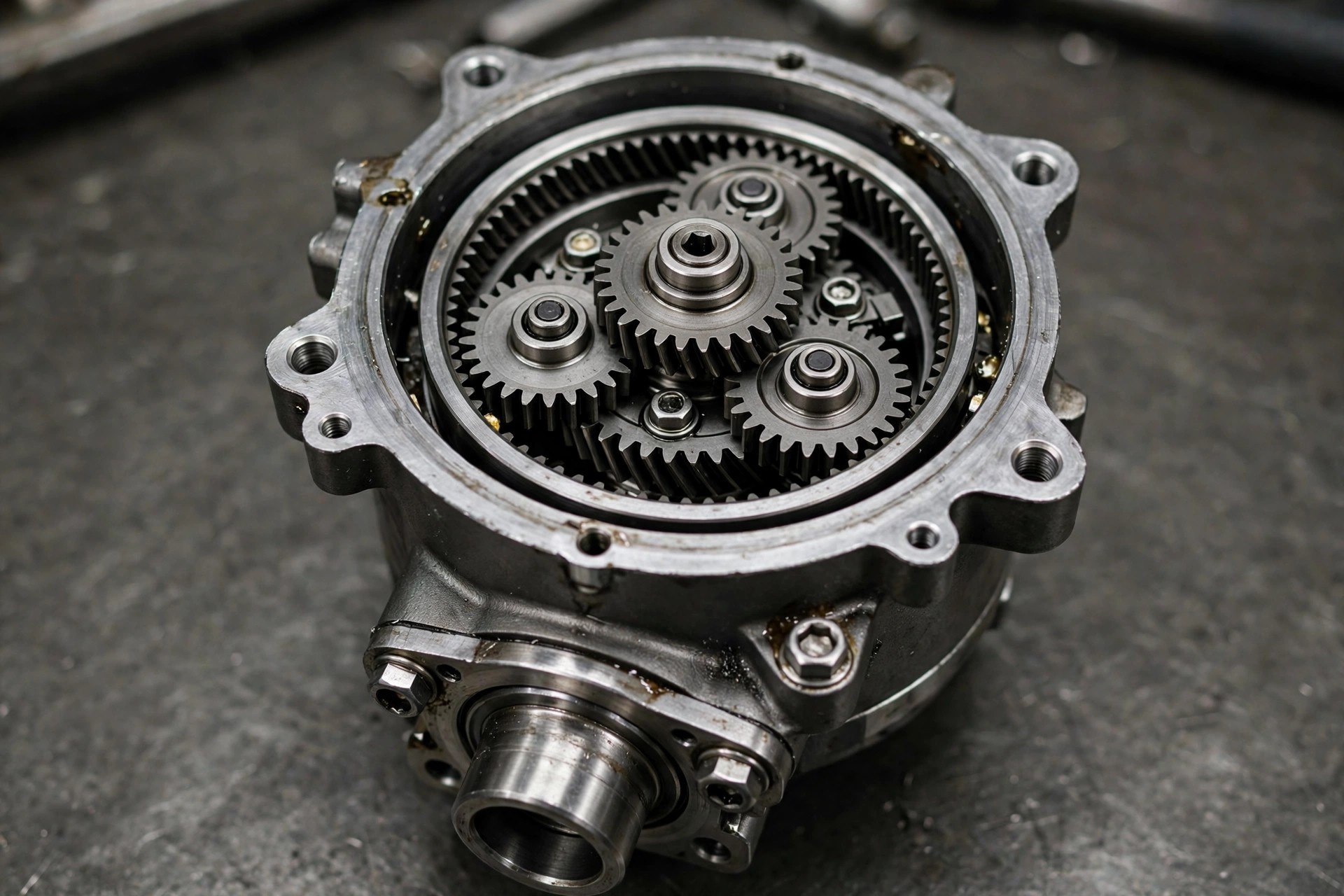

KS 的计量泵传动结构：行星齿轮驱动组件

行星齿轮驱动结构紧凑、多齿同时啮合，同体积下扭矩更大、运转更平稳。驱动组件由高强度耐磨金属材料精密铸造，齿轮啮合面耐磨、长期精度有保证；机型框架由耐腐蚀工程塑料一次成型，整机轻巧，适合加药桶旁或小型撬装设备。

电机连接方式：立式直接连接与卧式间接连接

KD 提供两种电机安装方式：立式（V）直接连接和卧式（H）间接连接。立式直接连接电机与泵体同轴直连，传动链最短，适合紧凑安装；卧式间接连接经联轴部件过渡，安装维护空间更宽裕。KS 标配单相 220V 电机，与驱动组件一体化设计，接电即可运行，适合没有三相电的实验室和小型水处理现场。

传动结构与流量段的匹配逻辑

减速机构直接决定泵能够稳定输出的流量段。涡轮蜗杆减速加可变偏心机构擅长输出大扭矩，KD 流量段从 20 ml/min 延伸到 45000 ml/min，覆盖工业级加药的大部分需求。行星齿轮驱动组件在紧凑体积里实现平稳传动，KS-51 流量 40/50 ml/min，KS-52 为 480/580 ml/min，冲程数 108/136 SPM，定位小流量精密投加。选型时先看流量落在哪个段，再看该段传动方式是否匹配工况。

KD vs KS 传动结构与流量段对照表

从传动结构看选型的三个要点

第一，看流量段落点。500 ml/min 以上通常落在 KD 舒适区；长期运行在几十到几百 ml/min 的小流量场合，KS 的行星齿轮驱动组件更对路。第二，看供电条件。KS 的单相 220V 适配性强，现场只有民用电也能直接投用。第三，看安装空间。KD 立式 V 版本占地小，卧式 H 版本维护空间要求宽裕；KS 整机由耐腐蚀工程塑料框架一次成型，重量轻，搬运安装省力。

结论

KD 与 KS 的对照说明：计量泵传动结构没有绝对的好坏，只有与流量段和工况的匹配程度。涡轮蜗杆减速加可变偏心机构成就了 KD 的大扭矩与宽流量段，行星齿轮驱动组件则让 KS 在小流量精密加药里表现稳定。选型时先把流量需求落在对照表里，再核对供电与安装条件，就能让传动结构真正为加药精度服务。

常见问题解答

Q：KD 的涡轮蜗杆减速有什么作用？

A：把电机高速旋转降下来、放大扭矩，再交给可变偏心机构转成滑块往复运动。缺了这一步减速，流量会失控，扭矩也不够推动大流量机型的隔膜。

Q：KS 的行星齿轮驱动组件为什么适合小流量？

A：行星齿轮多齿同时啮合、传动平稳，同体积下扭矩密度高；驱动组件由高强度耐磨金属精密铸造，小流量长期运行精度保持得好，整机更紧凑。

Q：KD 的立式 V 和卧式 H 该怎么选？

A：立式 V 电机直接连接，传动链最短、占地小，适合空间紧张的机柜或撬装；卧式 H 间接连接，安装维护空间更宽裕。按现场条件选。

Q：冲程数 48/58 SPM 和 108/136 SPM 说明了什么？

A：冲程数是隔膜每分钟往复的次数，背后是减速机构的减速比设计。KD 的 48/58 或 96/116 SPM 配大扭矩传动，适合中大流量；KS 的 108/136 SPM 配行星齿轮驱动，适合小流量高频次投加。

Q：流量需求在 400 ml/min 附近，KD 和 KS 都能覆盖吗？

A：KS-52 的 480/580 ml/min 段与 KD 的 20~45000 ml/min 段在此处有交集。该点长期稳定运行，KS 更经济紧凑；未来可能扩到更大流量，KD 的宽流量段余量更大。
