KDV-A 信号控制的结构可以用四个字概括：一进一出。进入泵的，是外部 4-20mA 控制信号；从泵出去的，是隔离 4-20mA 反馈信号。两路信号在控制器里相遇，构成一条完整的信号通路，也让这台计量泵真正接入自动化系统，而不是孤立运转。
KDV-A 信号控制：为什么强调"一进一出"
很多加药现场的麻烦都出在信号上：上位机给了指令，泵收不到；泵在运行，上位机看不见。KDV-A 信号控制把两个方向分开处理：输入管"听指挥"，输出管"报状态"。输入侧接收外部 4-20mA 控制信号，输出侧回传隔离 4-20mA 反馈信号，一进一出之间，泵和控制系统有了双向对话。
输入侧：外部 4-20mA 控制信号
输入侧的第一路信号，是外部 4-20mA 控制信号。这是工业现场最通用的模拟量标准：上位机、PLC 或 DCS 把需要的加药量换算成电流值送出来，KDV-A 的控制器接收后，对应输入信号自动调节流量。电流变化，泵的输出同步变化，无需人工干预。这种信号输入控制方式适合投加量随工艺变化的场合。
输入侧端口与 AUTO/MANU 切换
远程信号输入走的是专用端口——远程控制信号输入端口，接线独立于动力线，现场布线不容易混淆。控制器面板上设有 AUTO/MANU 切换：打到 AUTO，泵听从外部 4-20mA 控制信号；打到 MANU，切换为手动控制泵的启动与停止，方便检修、试车或信号源故障时的应急操作。手动期间加药不中断，故障排除后切回自动即刻恢复 4-20mA 联动。
输出侧：隔离 4-20mA 反馈信号
输出侧是这套设计的另一半：预装隔离 4-20mA 反馈信号输出。信号回路与泵内部电路电气隔离，现场干扰、接地电位差不会顺着信号线窜进控制器。这路隔离输出反馈可直接与 PLC 或计算机连接，无需加装隔离器或转换模块，上位机实时掌握泵的运行状态。
输入信号 vs 输出信号对照
| 对比项 | 输入侧 | 输出侧 |
|---|---|---|
| 信号形式 | 外部 4-20mA 控制信号 | 隔离 4-20mA 反馈信号输出 |
| 接口 | 远程控制信号输入端口 | 4-20mA 隔离输出（250Ω MAX） |
| 功能 | 对应输入信号自动调节流量 | 可直接与 PLC 或计算机连接 |
| 运行模式 | AUTO/MANU 切换；手动控制泵的启动与停止 | 预装隔离，持续回传运行状态 |
从这张输入输出对照表可以看出，两路信号电气形式对称，都是 4-20mA 电流环；功能互补，输入解决"泵听谁的"，输出解决"谁知道泵在干什么"。
一进一出构成闭环控制
输入和输出单独看都只是单向信号，合在一起才构成闭环控制。上位机发出 4-20mA 指令，泵对应输入信号自动调节流量；同时泵通过隔离输出反馈把实际运行状态送回上位机。上位机拿"指令值"和"反馈值"一对比，就知道泵有没有执行到位。偏差持续存在，说明管路、泵头或信号链路出了问题，可以及时排查。这也是 KDV-A 信号控制适合自动化水处理与化工配料线的原因之一。
看得见的信号：显示屏与状态指示

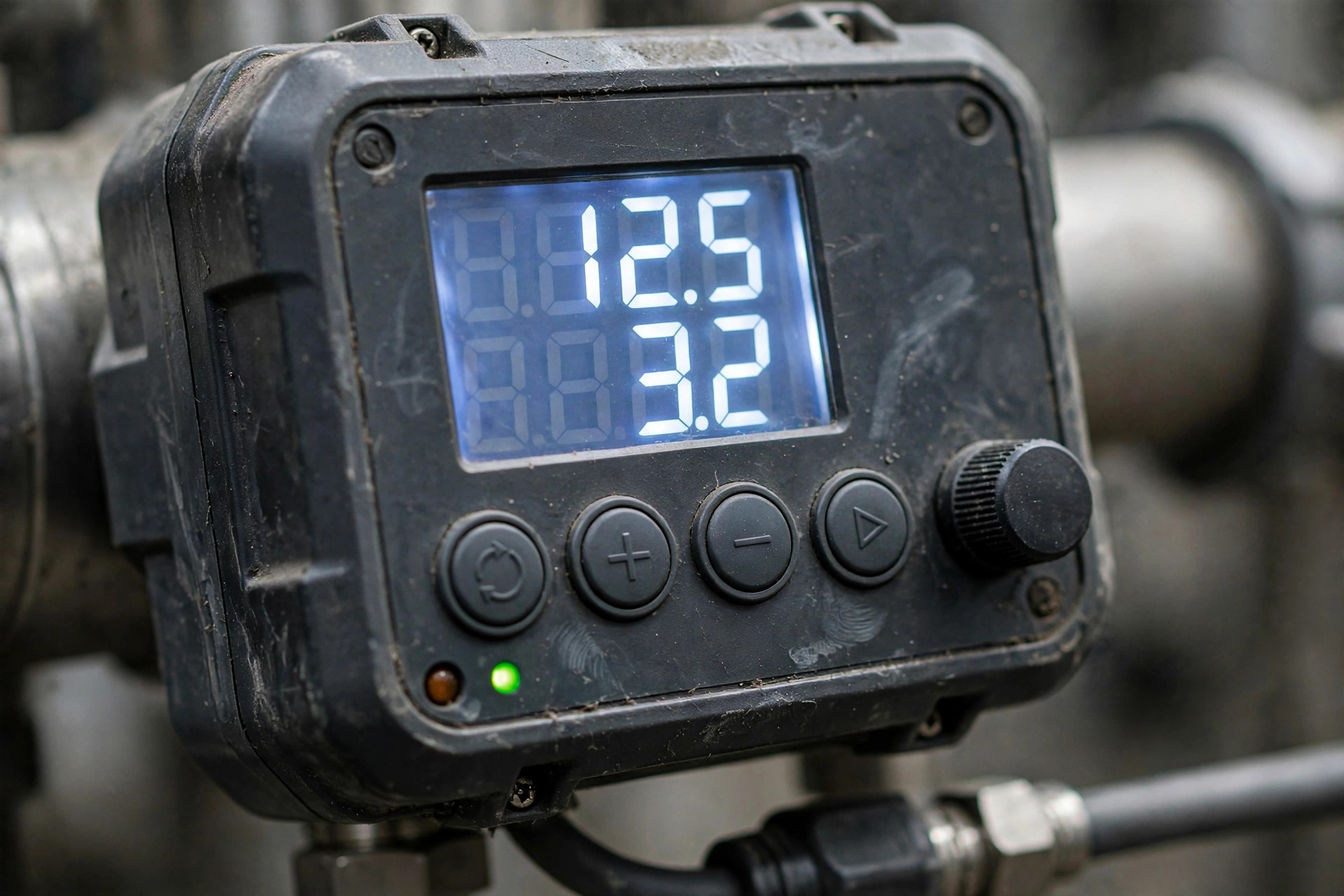

除了两路 4-20mA 信号，控制器还配了一块显示屏，显示屏显示当前流量，运行中抬头就能看到泵的实际输出。同时可显示运行状态、设定量程值，以及 OC 电流过大、Err 错误等报警信息，巡检时看一眼就能判断信号链路是否正常。另外：电机转速由霍尔元件经 3 相 PWM 控制，这是流量平滑跟随的基础；数据自动存储设定值，断电重启后不用重新设置；电源支持单相或三相 220VAC，现场取电灵活。
结论
KDV-A 信号控制的价值在于"一进一出"的完整：外部 4-20mA 控制信号进来，泵听得懂自动化系统的指令；隔离 4-20mA 反馈信号出去，自动化系统看得见泵的运行状态。输入输出对照清晰，闭环控制自然成立，适合需要把加药环节纳入自控系统的场合。
常见问题解答
Q：KDV-A 的输入和输出都是 4-20mA，接线时会不会接混？
A：不会。输入走远程控制信号输入端口，输出是独立的 4-20mA 隔离输出（250Ω MAX），两端口分开布置，按端子标识接线即可。
Q：AUTO/MANU 切换在什么情况下使用？
A：正常生产打到 AUTO，跟随外部信号自动运行；检修、试车或信号故障时切到 MANU，手动控制泵的启动与停止，加药不中断。故障排除后切回 AUTO 即恢复联动。
Q：隔离输出反馈中的"隔离"指什么？
A：指信号输出回路与泵内部电路做了电气隔离，现场干扰、接地电位差不会经信号线影响控制器。可直接与 PLC 或计算机连接，无需额外加装隔离器。
Q：输出端的 250Ω MAX 有什么含义？
A：指 4-20mA 隔离输出回路允许的最大负载电阻，上位机侧总电阻不要超过 250Ω，否则电流环无法正常建立。常规 PLC 模拟量输入阻抗都在此范围内，可直接连接。
Q：断电后再上电，之前的设置还在吗？
A：在。数据自动存储设定值，断电重启后保留原有设置。显示屏显示当前流量和运行状态，开机后第一时间确认泵的工作情况。
