核心要点
- KHV 与 KD 的压力管理逻辑不同：一个管液压腔内压，一个管出口管路压力，两套不能互换。
- KHV 液压腔内置三阀各管一件事：补油阀补油、排气阀排气、液压安全阀泄压保护。
- KD 出口管路外置三件套各管一件事：安全阀泄压、背压阀保背压、脉动缓冲器削脉动。
- KD 进出口必须保持至少 0.7Bar 背压，脉动缓冲器与背压阀要同时使用。
- 出口管接头最大压力不得超过铭牌上限，这是两套逻辑共用的硬边界。
不少人以为出口管路装了安全阀，液压腔内压就有了保障。其实两处压力不是同一处：出口安全阀管出口管路压力，液压腔内压另有保护路径，装对一处不等于护住另一处。
对照的关键不在阀的数量，而在阀的位置与保护对象。KHV 的三阀装在液压腔内部，保护液压隔膜的内压；KD 的三件套装在出口管路外部，管理机械隔膜泵的出口压力。
为什么出口安全阀护不住液压腔内压？
保护对象不在同一处。出口安全阀装在排出管路靠近泵出口的位置，泄放出口管路压力；液压腔内压发生在隔膜背后的液压腔里，出口管路的阀够不着。
反过来也一样：液压腔内置阀正常，不代表出口管路没有问题。出口堵塞、背压不足、脉动过大，都要由管路侧三件套处理。
千世 KHV 系列是液压隔膜计量泵产品线，KHV1-A 机型以液压腔推动隔膜工作。千世 KD 系列是韩国千世産業株式會社的机械隔膜计量泵产品线，隔膜由机械驱动直接推动，出口压力管理落在出口管路上。

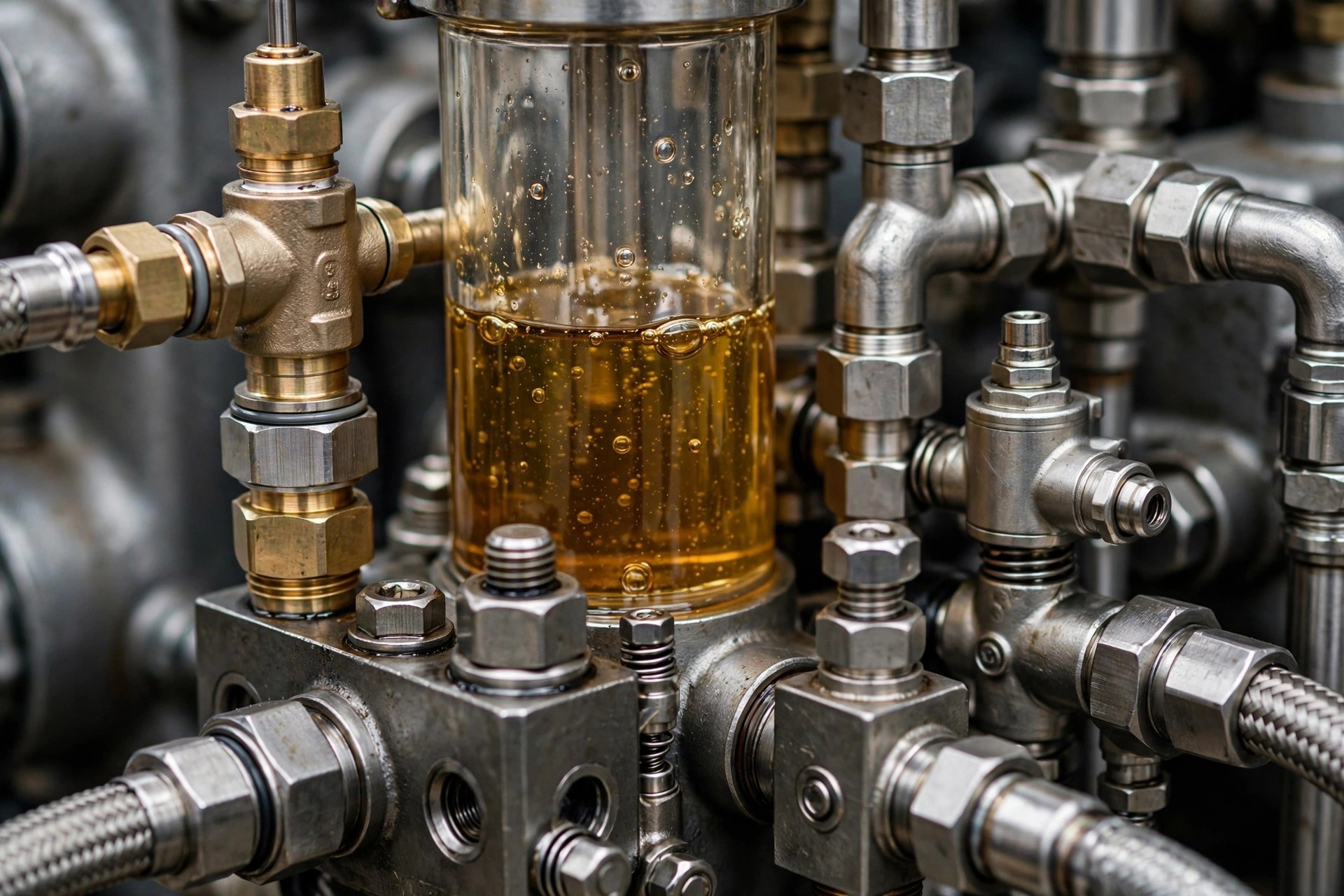

KHV 液压腔内置三阀各管什么？
三阀分工明确，每只阀只解决一个问题，不互相代劳。补油、排气、泄压三件事缺一不可。
| 内置阀 | 管的事 | 失职时的后果方向 |
|---|---|---|
| 补油阀 | 补充液压腔油量，维持液压腔充满 | 油量不足，隔膜行程与输出跟着失真 |
| 排气阀 | 排出液压腔内的气体 | 气体滞留，液压传递打折，输出不稳 |
| 液压安全阀 | 液压腔内压超限时泄压保护 | 内压无处泄放，隔膜与液压腔承受超限压力 |
检查时按三只阀逐只核对：油量、气体、超压泄放路径。KHV1-A 机型的流量与压力参数如下。
| 型号 | 最大流量 ml/min | 最大压力 kgf/cm² | 冲程数 SPM | 冲程距离 mm | 电机功率 |
|---|---|---|---|---|---|
| KHV1-A-51S | 50 | 10 | 58 | 10 | 200W |
| KHV1-A-12S | 100 | 10 | 116 | 10 | 200W |
| KHV1-A-32S | 360 | 10 | 58 | 10 | 200W |
| KHV1-A-72S | 720 | 10 | 116 | 10 | 200W |
四个机型的流量跨度是 50~720ml/min，最大压力统一是 10kgf/cm²。流量段不同，三阀分工不变。

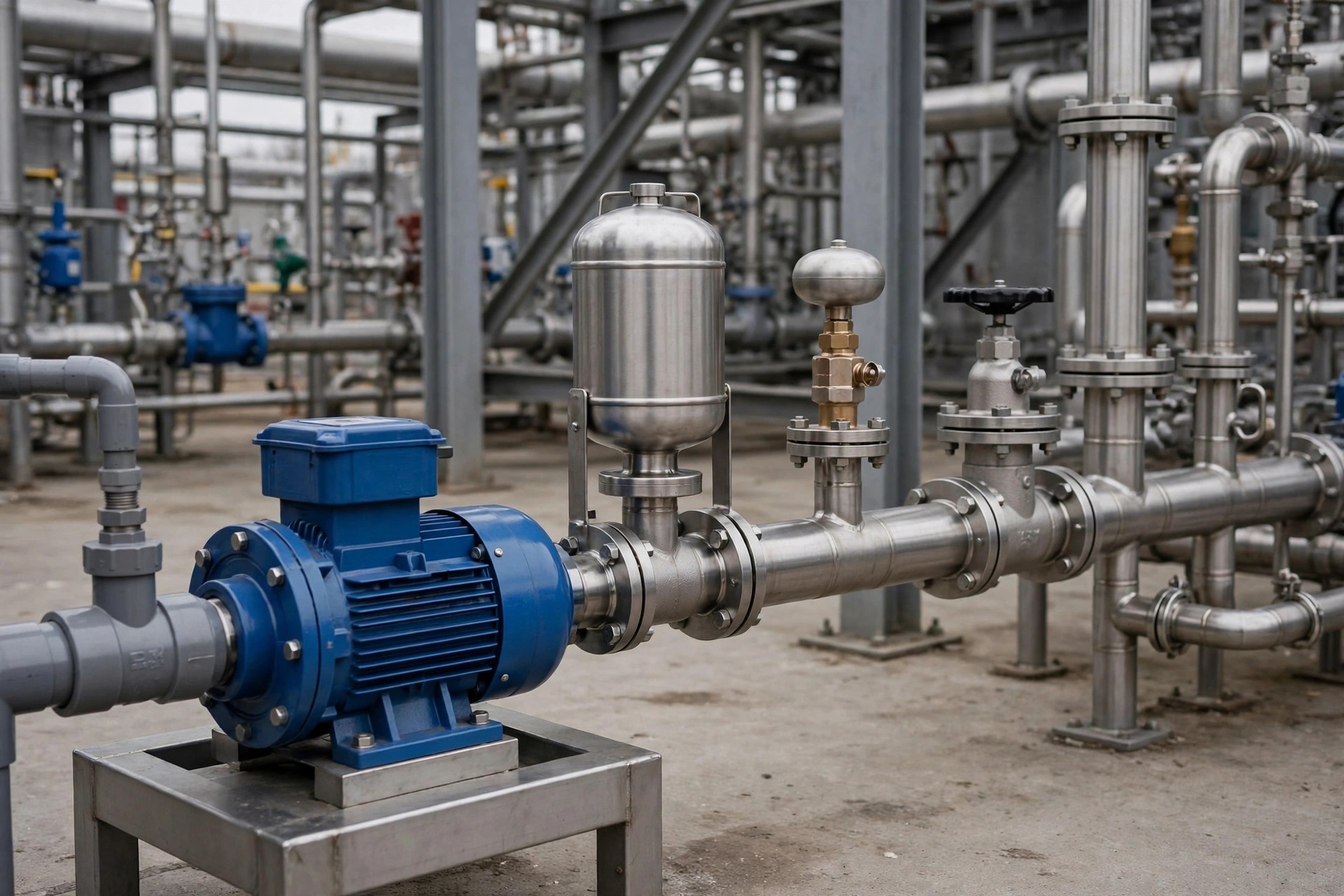

KD 出口外置三件套各管什么？
KD 外置三件套同样各管一件事，管理出口压力环境。
| 外置件 | 装的位置 | 管的事 |
|---|---|---|
| 安全阀 | 排出管路靠近泵出口 | 出口管路超压时泄放，保护管路与泵头出口 |
| 背压阀 | 进出口管路 | 维持进出口背压，防止系统压力下过量输送 |
| 脉动缓冲器 | 出口管路，与背压阀同时使用 | 削减出口脉动，让出口压力平稳 |
进出口必须保持至少 0.7Bar 背压，背压不足时系统压力会把药剂多送出去，投加量失真。脉动缓冲器与背压阀要同时使用，缺一件都不完整。
两套压力管理怎么对照选？
对照表按行对照，不跨行借用。
| 对照项 | KHV 液压端内置三阀 | KD 出口外置三件套 |
|---|---|---|
| 保护对象 | 液压腔内压与液压隔膜 | 出口管路压力与投加稳定性 |
| 阀的位置 | 液压腔内部 | 出口管路外部 |
| 核心件 | 补油阀、排气阀、液压安全阀 | 安全阀、背压阀、脉动缓冲器 |
| 关键检查点 | 油量、气体、超压泄放路径 | 背压 0.7Bar、缓冲器与背压阀同时在用 |
| 选型结论 | 先按流量定机型，再逐阀检查液压端 | 先按流量与压力定机型，再逐件检查出口管路 |
两套逻辑共用一条硬边界：泵头出口管接头最大压力不得超过铭牌最大许用压力。选型时先问驱动方式，液压隔膜走 KHV 清单，机械隔膜走 KD 清单。
混用两套逻辑会出什么问题？
最常见的混用，是拿出口安全阀代替液压安全阀，或拿液压腔状态良好代替出口管路检查。结果是两处各留一个缺口。
检查顺序也要分开：KHV 查液压腔三阀，KD 查出口管路三件套。
结论
结论是位置决定逻辑：KHV 液压腔内置三阀管内压，补油、排气、泄压各管一件事；KD 出口外置三件套管出口压力，安全阀、背压阀、脉动缓冲器各管一件事。进出口至少 0.7Bar 背压、缓冲器与背压阀同时使用、出口接头压力不超铭牌上限，是 KD 一侧的三条硬要求。
FAQ
出口安全阀能不能代替液压安全阀？
不能。出口安全阀管出口管路压力，液压安全阀管液压腔内压，位置与保护对象都不同，不能互相代替。
KHV 液压腔三阀缺一只会怎样？
缺哪只就漏哪件事：补油、排气、泄压各缺一不可，三只阀要逐只检查。
KD 背压阀能不能单独用，不装脉动缓冲器？
不能。两者要同时使用：背压阀守住至少 0.7Bar 底线，缓冲器削减出口脉动。
背压不足时现场先看什么？
先看背压阀是否在用，再看背压是否达到至少 0.7Bar。先守住背压底线，再查其他原因。
出口接头压力的上限以什么为准？
以铭牌最大许用压力为准，出口管接头最大压力不得超过该上限。
