出口管路抖得厉害？往复泵管路独立支撑与管卡固定

计量泵一开，出口管路抖动就来了：管卡松动、接头渗漏，严重的整条管路共振，站在旁边都能感觉到地面发麻。这是往复泵的通病：隔膜一来一回，出口流量是脉动的，管路就被推得一抖一抖。计量泵管路振动大多不是泵坏了，而是管路没固定好——独立支撑没做、管卡间距太大、管路借了泵的支架。本文讲振动的来源和管路固定的做法。

计量泵管路振动：先分清是泵的问题还是管路的问题

管路抖，先别急着拆泵。判断方法很简单：用手扶住管路，如果抖动明显减轻，问题在管路固定；如果扶住还抖得厉害，再去查泵本身——冲程调节是不是失灵、进出口阀有没有卡异物。现场八成以上的抖动都是管路固定问题，泵本身没问题。分清这一步，能省下很多冤枉的拆检。

往复泵出口为什么有脉动

千世 KD 系列是机械隔膜计量泵，电机经涡轮蜗杆减速，偏心凸轮把旋转变成滑块往复运动，隔膜一推一拉，泵腔容积一胀一缩。吸入行程把药液压进来，排出冲程把药液压出去——出口流量不是连续的，而是带着出口脉动一股一股的。每一股排出都像给管路"推了一把"，推的频率就是冲程数：50Hz 下 48 次或 96 次每分钟，管路就被推 48 下或 96 下。推力不大，但频率固定，管路没固定好就会越抖越厉害。

管路独立支撑：为什么不能借泵的支架

很多现场图省事，把出口管路直接架在泵的底座或电机支架上。泵本身就在振动，管路再借它的支架，等于把振动直接传给管路，两边共振越抖越凶。正确做法是管路独立支撑：支架生根在地面或墙面上，和泵的底座完全分开。支架和管路之间垫橡胶垫，既承重又减振。长管路多设支撑点，别让管路悬空太长，悬空段越长抖起来幅度越大。

管卡固定的做法：牢固与防共振

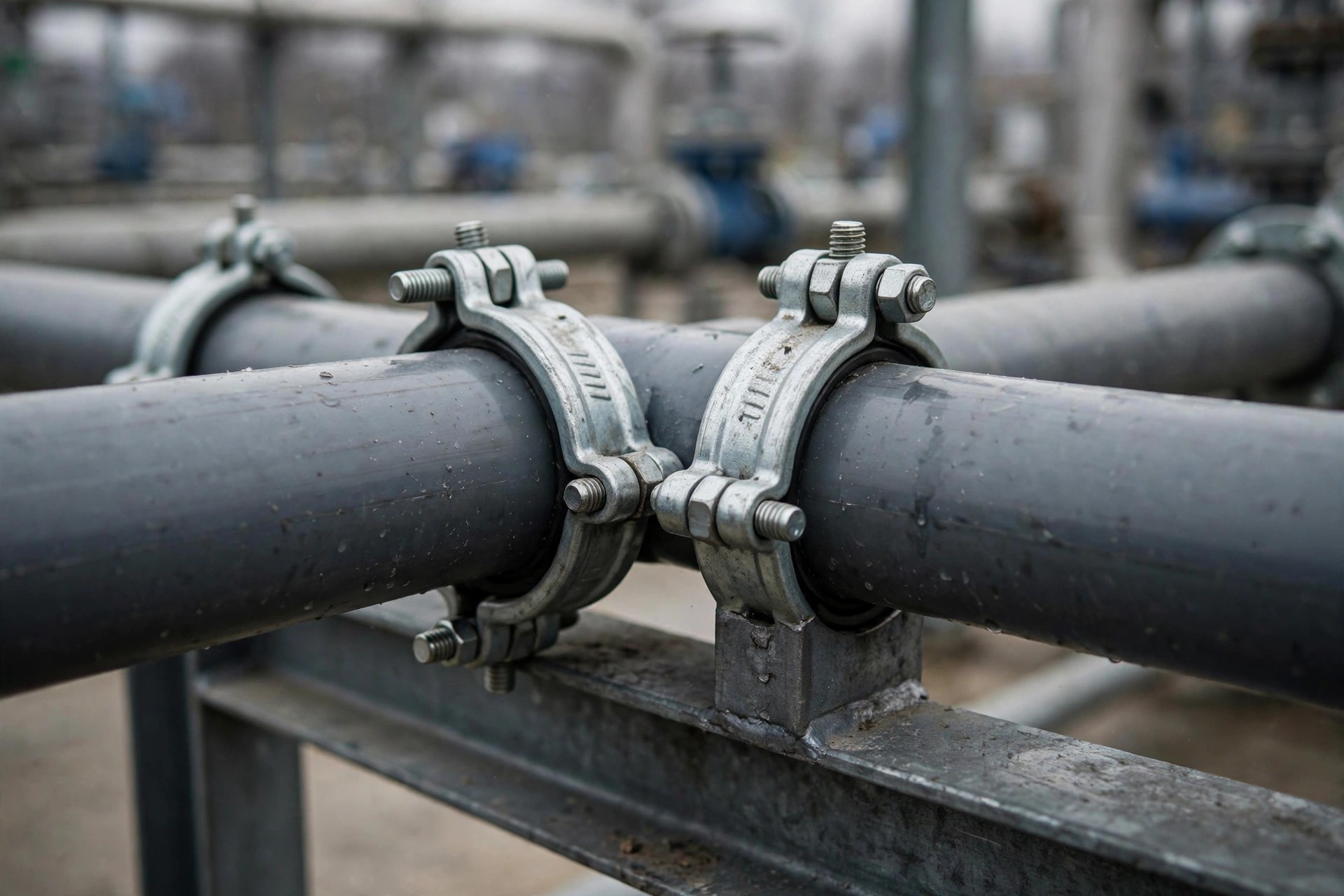

管卡是管路固定的最后一道防线。管卡要和管径匹配，大了箍不紧，小了勒变形。出口段振动最厉害，管卡适当加密。拧紧后用手晃一晃，纹丝不动才算合格。管路转弯处两侧都要设固定点，转弯是应力集中点，不固定最容易开裂。穿墙和穿楼板的地方加套管，别让管路硬碰硬。

从冲程数看脉动频率：千世机型参数对照

不同机型的冲程数不一样，脉动频率也不一样。冲程数高的机型，脉动频率高、单次推力量小；冲程数低的机型，脉动频率低、单次推力量大。选管路支撑方案时可以参考这张表，脉动频率低的机型，管卡固定要更牢。

振动排查的现场顺序

管路抖起来，按这个顺序查：一看管卡，有没有松动脱落，间距是不是太大；二看支撑，支架是不是借了泵的底座；三看管路走向，有没有过长的悬空段，转弯处有没有固定；四看泵本身，冲程调节、进出口阀、背压是否正常。查完前三项，八成问题已经找到，别一上来就拆泵。

支撑固定与缓冲器的配合

固定做好了，脉动本身还在。千世 KD 出口管路建议脉动缓冲器和背压阀同时使用：缓冲器吸收脉动峰值，背压阀保证进出口至少 0.7Bar 背压。三件套配齐，管路振动基本能压住。已经抖出裂纹的管路，先换管再做固定。

结论

计量泵管路振动，病根多在管路固定：独立支撑没做、管卡间距太大、支架借了泵的底座。往复泵出口有脉动是天生的，治不了，但传不到管路上是可以做到的——支架生根地面和泵分开，管卡按管径选、出口段加密，转弯和穿墙处重点固定。再配上脉动缓冲器和背压阀，管路就能稳下来。下次管路再抖，先扶一把管路试试，八成不用拆泵。

Q：管路抖，用手扶住就不抖了，说明什么？

A：说明问题在管路固定，不在泵。重点检查管卡和支撑。

Q：管路支架为什么不能和泵共用？

A：泵本身在振动，管路借它的支架等于把振动直接传过去，两边共振越抖越凶。支架要生根在地面或墙面上，和泵底座完全分开。

Q：出口段管卡间距有没有标准？

A：没有统一数字，原则是出口段管卡适当加密，长管路多设支撑点，别让管路悬空太长。拧紧后用手晃一晃，纹丝不动才算合格。

Q：装了脉动缓冲器，管路固定还要做吗？

A：要。缓冲器吸收脉动峰值，固定防止管路位移和共振，两者分工不同。只装缓冲器不固定，管路照样抖。

Q：管路已经抖出裂纹了怎么办？

A：先换管，再做固定。裂纹管承压能力下降，继续用有爆管风险。换好新管后按独立支撑、管卡加密重新固定。
