KDV-A 最大的本事是直接吃 4-20mA 信号自动调流量，跟 PLC 联动做比例投加。但现场经常遇到怪事：控制器显示屏上的流量百分比一会儿高一会儿低，投加跟着乱跳——多半不是泵的问题，是 KDV-A信号抗干扰没做到位，信号线把变频器、动力线的干扰"吃"进来了。本文讲怎么排查和处理信号干扰。
KDV-A 的信号链路：从 PLC 到泵头
KDV-A 内置微处理器，直接接收外部 4-20mA 控制信号自动调节流量，实现比例控制，不用另配变频器。控制器上还预装了隔离 4-20mA 反馈信号输出，可以直接连 PLC 或计算机。电机转速由霍尔元件经 3 相 PWM 控制，设定值自动存储，断电不丢失。
信号乱跳的常见干扰源
变频器、大功率电机的动力线、接触器吸合、电焊机，都是 4-20mA 信号线的"噪音邻居"。信号线跟动力线并行敷设、捆在一起走桥架，干扰就耦合进来了。典型症状：显示屏流量百分比无规律跳动、投加忽大忽小；干扰源一停，比如变频器停机，信号立刻稳了——这就是干扰的铁证。
先排查：三步定位是不是干扰
第一步，把 KDV-A 控制器打到 MANU 手动挡，手动给定一个固定值，看流量稳不稳。手动稳、自动跳，问题就在信号链路。第二步，看干扰源的工作节拍跟信号跳动对不对得上，对得上就是它。第三步，临时把信号线挪开、远离动力线，看跳动有没有减轻。分段隔离，一步步缩小包围圈。
KDV-A信号抗干扰的核心做法：屏蔽线单端接地

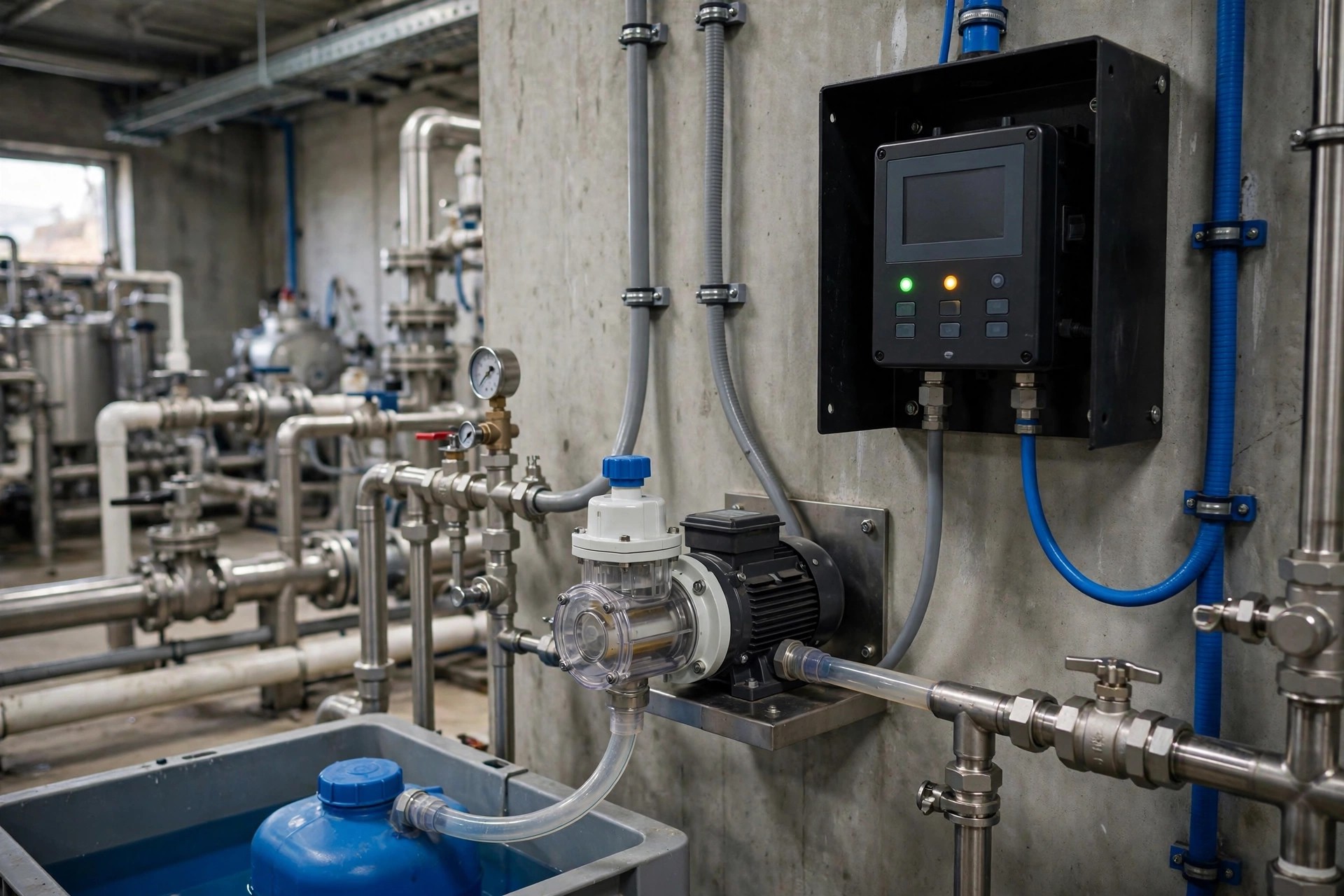

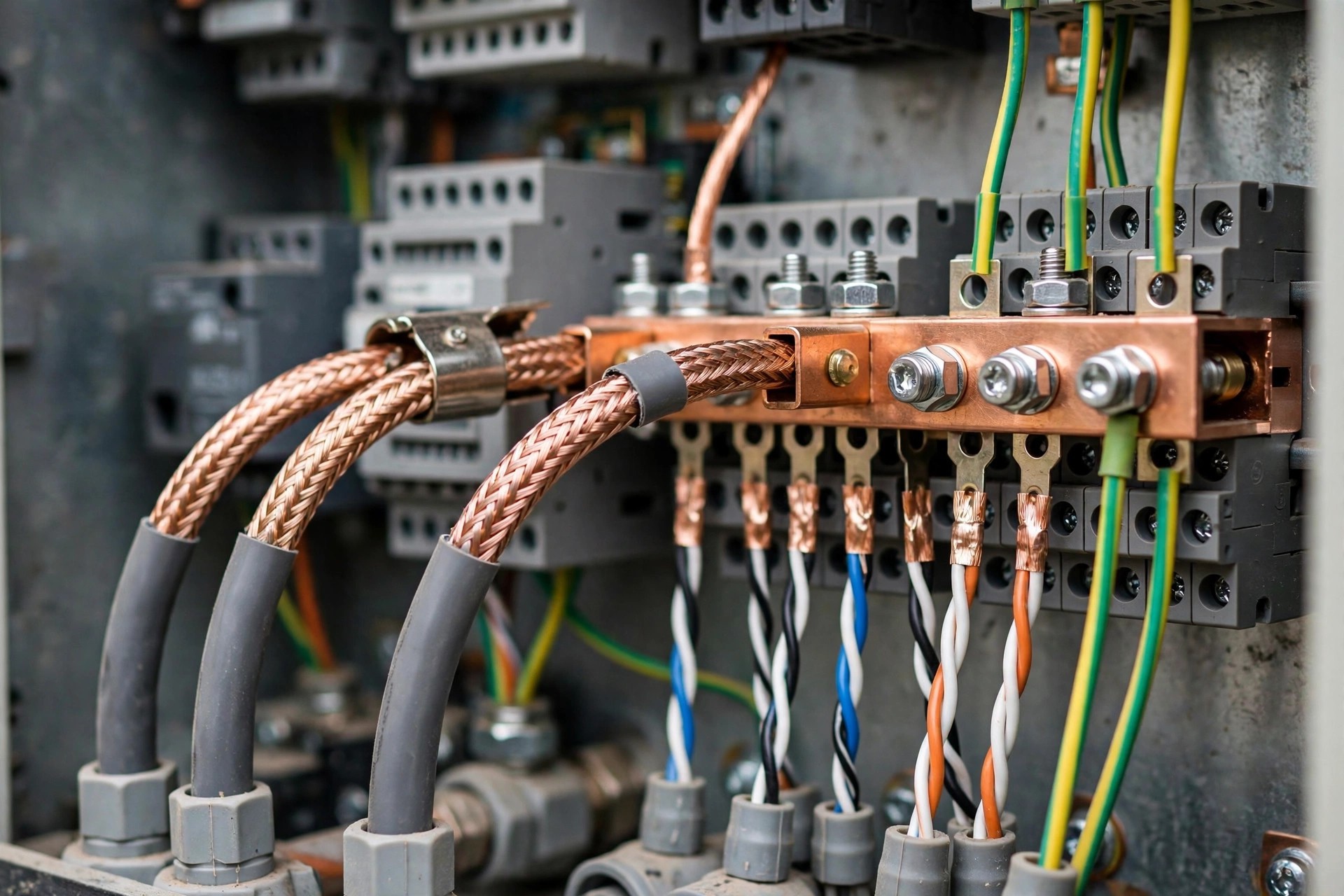

信号线用屏蔽线，屏蔽层单端接地——只在控制柜一端接地，现场一端悬空。两端都接地会形成地环路，干扰反而更大。接地线单独接到控制柜的接地排，不要跟动力设备的接地混接。屏蔽层有破损、接头处屏蔽断开的，等于没屏蔽，要处理好。
信号线与动力线分开敷设
信号线和动力线分开走：不同的桥架、不同的穿线管，交叉时垂直交叉。实在要并行，保持足够间距。变频器的输出线是干扰大户，信号线离它越远越好。布线时多花半小时分开走，调试时能省半天时间。
KDV-A 控制接口要点对照
| 接口/功能 | 说明 |
|---|---|
| 控制信号输入 | 外部 4-20mA，直接自动调节流量，实现比例控制 |
| 反馈信号输出 | 预装隔离 4-20mA 输出，250Ω MAX，可连 PLC 或计算机 |
| 远程控制端口 | 远程控制信号输入端口，支持远程启停 |
| AUTO/MANU 切换 | 自动跟随信号或手动控制，排查时可隔离信号链路 |
| 转速控制 | 霍尔元件经 3 相 PWM 控制电机转速 |
| 状态显示 | 显示屏显示当前流量、运行状态、设定量程值、OC/Err |
干扰排查对照表
| 现象 | 可能干扰源 | 处理 |
|---|---|---|
| 流量百分比无规律跳动 | 变频器、动力线耦合干扰 | 信号线远离动力线、改用屏蔽线 |
| 干扰源停机信号就稳 | 特定设备是干扰源 | 给该设备加滤波或拉开距离 |
| 屏蔽线两端接地仍有干扰 | 地环路引入干扰 | 改单端接地 |
| 接地后仍有残余跳动 | 多路信号共地串扰 | 信号地与动力地分开 |
布线规范对照表
| 做法 | 要求 |
|---|---|
| 选线 | 用屏蔽线，屏蔽层完好无破损 |
| 接地 | 屏蔽层单端接地，接控制柜接地排 |
| 敷设 | 信号线与动力线分桥架、分穿线管 |
| 交叉 | 与动力线交叉时垂直交叉 |
| 距离 | 远离变频器输出线 |
结论
KDV-A信号抗干扰抓三条：屏蔽线单端接地、信号线与动力线分开敷设、先手动后自动分段排查。信号稳了，4-20mA 的比例投加才跟得上工艺，显示屏上的流量百分比才可信。信号问题多半出在布线，不在泵本身，布线做对，乱跳自然消失。
常见问题
Q：屏蔽线两端都接地不是接得更牢吗？
A：不是。两端接地会形成地环路，干扰电流在屏蔽层里打转，反而把干扰引进来。单端接地才是正确做法。
Q：信号线已经跟动力线捆在一起了，不好返工怎么办？
A：先给信号线换屏蔽线、做好单端接地，多半能解决问题。干扰实在太大时，再考虑单独穿管分开走。
Q：MANU 手动挡流量很稳，AUTO 就跳，是什么问题？
A：这是典型的信号链路干扰。手动稳说明泵和控制器没问题，查信号线布线、接地和干扰源。
Q：反馈信号输出也需要做抗干扰吗？
A：需要。反馈是隔离 4-20mA 输出，同样走屏蔽线、单端接地，布线规范跟控制信号输入一样。
Q：控制器显示 Err，跟信号干扰有关吗？
A：Err 是控制器检测到异常的总提示，不一定是干扰。先按显示屏提示排查，排除信号问题后仍有 Err，再查电机和控制器本身。
