一台不够两台凑：多台计量泵并联的布置要点

核心要点

• 计量泵并联安装解决两类问题：单台流量不够要叠加，或关键投加点要一用一备。
• 并联的核心是管路：对称布置让每台泵工况一致，共用吸入管时管径和气密是关键。
• 每台泵出口配独立止回阀（上球套、中阀球、下阀座），防止停运的泵被倒灌，这是并联不翻车的前提。

一台泵流量不够，或关键投加点不能停，答案都是多台泵并联。但并联不是把出口管简单接在一起，管路布置不对，流量叠加不起来，备泵也备不住。

什么情况下需要多台计量泵并联？

两种情况。第一，流量叠加：工艺投加量超过单台泵的最大流量，多台泵并联，流量相加满足需求。第二，一用一备：投加点不允许中断，一台运行一台备用，运行泵故障时备泵顶上。

结论先说：流量叠加看"加法"，一用一备看"切换"，设计前先分清是哪一种。

流量叠加和一用一备，管路布置有什么不同？

流量叠加是多台泵同时运行、出口汇入同一总管。要点是出口管路尽量对称：管径一样、长度接近、弯头数量相当，排出阻力接近流量才能按预期叠加。

一用一备同一时间只运行一台。要点是切换顺畅：每台泵进出口装截止阀，备泵能独立隔离检修；停运泵的出口止回阀必须可靠关闭，防止倒灌。

千世KD系列是韩国千世産業株式會社（CHEON-SEI IND. CO., LTD.）生产的机械隔膜计量泵，流量范围 20ml/min 到 45000ml/min。旋钮调节改变冲程距离，运转停机都能调，每台泵独立微调让总流量更准。

共用吸入管要注意什么？

并联的泵可以共用一根吸入总管，也可以每台独立吸入，共用省管路但有三点要注意：

第一，管径够大。配管口径按额定流量的 3.14 倍设计，并联时按所有泵额定流量之和算，管径小了多台泵同时吸入会抢液。

第二，绝对气密。接口更多，任何一个接头漏气都影响所有泵的吸入。

第三，底阀和滤网。吸入管短而直，底部装带滤网的底阀并定期检查，滤网堵了所有泵一起受影响。

计量泵并联安装时，每台泵为什么要配独立出口止回阀？

这是并联安装最重要的一条：每台泵出口必须装独立止回阀，不能共用。

流量叠加时，一台泵停机检修，另一台运行，总管压力会把药液倒灌进停运的泵；一用一备时，运行泵的出口压力全天压在备泵泵头上。没有独立止回阀，备泵等于一直在被倒灌。

装完逐台试压，确认停机时每台泵的止回阀都能可靠关闭。

管路对称布置怎么做？

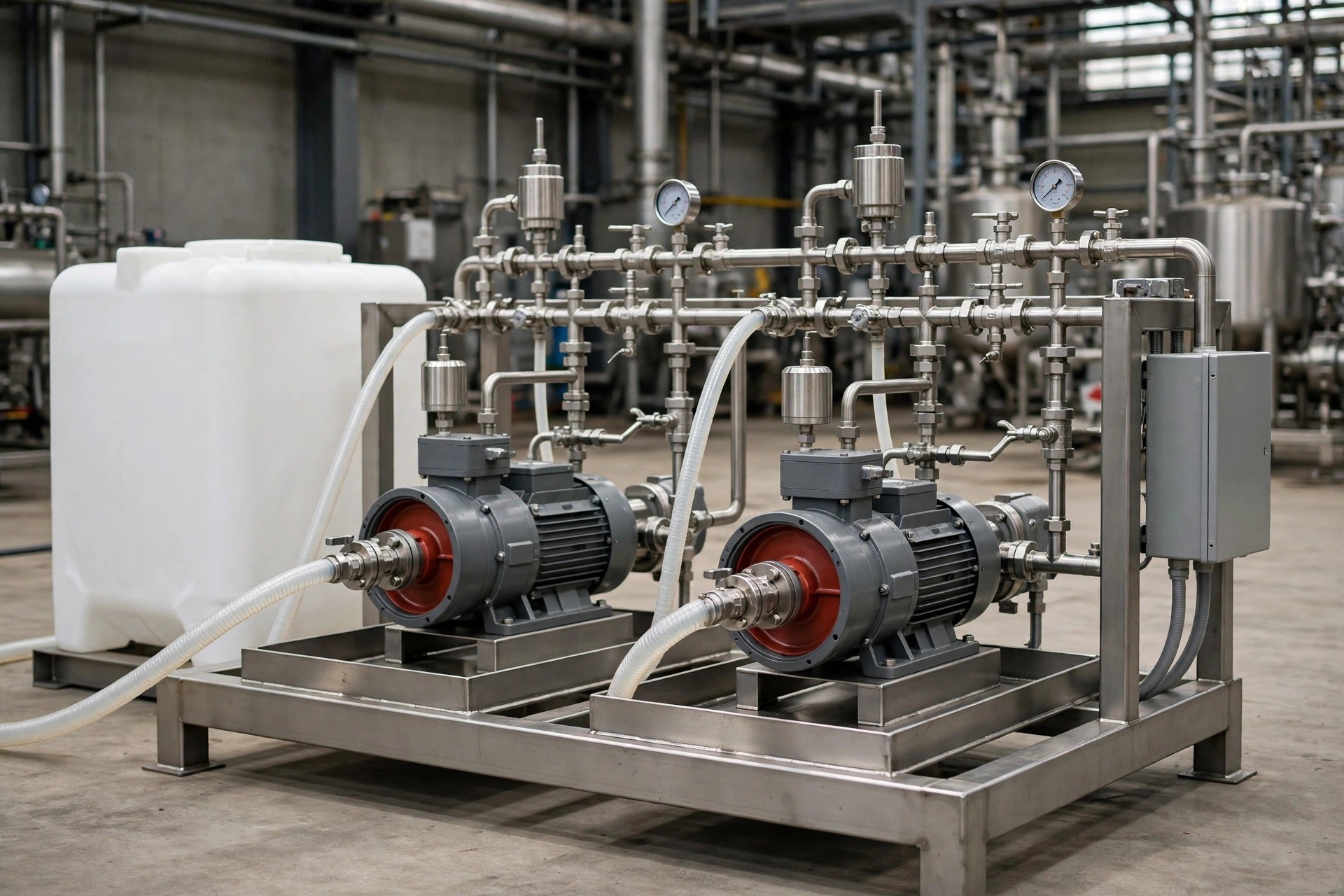

两台泵并排安装，吸入管从总管对称分支、长度相等；出口管同样对称汇入总管，弯头数量一致。安装高度、吸入高度、出口标高也要一致，高度差会造成吸入条件不同、流量分不均。

背压阀和安全阀装在总管上共用：进出口保持至少 0.7Bar 背压；排出管路靠近泵出口装安全阀，泵头出口接头压力不能超过铭牌最大许用压力。

并联泵的选型搭配有什么讲究？

优先选同型号并联：流量、压力、冲程数一致，总流量就是单台的倍数，调试最简单。不同型号并联流量分配不均匀，调试工作量大。

常用并联组合示例：

有效调节范围是最大流量的两成到十成，常用总流量落在各泵量程中段，长期贴着下限跑余量不够。

并联运行的调试和日常检查？

调试分两步：先单台试运行，确认流量、压力、止回阀正常；再并联运行，核对总流量是不是单台之和，偏差大查管路对称性和止回阀。

输出阀、输入阀每 6 个月检验一次，隔膜每 1 到 2 个月检验一次；润滑油初次运转 1000 小时内更换，以后每 5000 小时更换一次。一用一备的两台泵定期轮换，避免备泵长期停放老化。

结论

计量泵并联安装三条要点：管路对称，每台泵工况一致；吸入管够粗够气密，多台泵不抢液；每台泵出口独立止回阀，停运的泵不被倒灌。

常见问题

Q：两台不同型号的泵能并联吗？

A：能，但不推荐：流量、压力、冲程特性不一样，分配不均匀。同型号并联，总流量就是单台的倍数，最省心。

Q：并联总流量比两台单台之和小，是什么原因？

A：先查管路对称性：出口管长度、弯头数是否一致；再查止回阀是否内漏；最后查共用吸入管管径，抢液也会拉低总流量。

Q：一用一备的备泵多久轮换一次？

A：建议每月轮换一次。备泵长期停放，隔膜、阀球阀座、润滑油都会老化。定期轮换让运行时间均衡，备泵随时能顶上。

Q：每台泵的出口止回阀，能用总管上的一个大止回阀代替吗？

A：不能。总管止回阀挡不住泵与泵之间的倒灌，运行泵的药液会直接倒灌进停运泵。

Q：三台泵两用一备，管路怎么布置？

A：逻辑一样：三台泵并排对称布置，共用吸入总管按三台额定流量之和算管径，每台泵出口独立止回阀。备泵进出口截止阀常闭，切换时先开备泵进出口阀再停运行泵。
